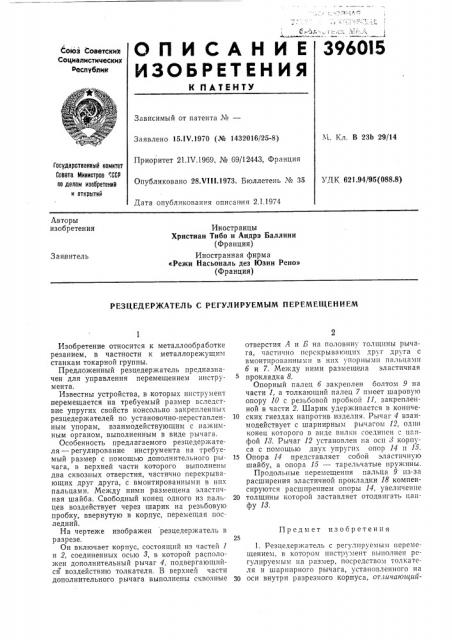

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

396015

Союз Советских

Социалистических

Республик

Зависимый от патента №вЂ”

М. Кл. В 23Ь 29/14

Заявлено 15.1Ч.1970 (№ 1432016/25-8)

Приоритет 21.IV.1969, № 69/12443, Франция

Опубликовано 28.VIII.1973. Бюллетень ¹ 35

Государственный комитет

Совета Министров ",ССР оо делам изооретений и открытий

УДК 621.94 95(088.8) Дата опубликования описания 2.1.1974

Авторы изобретения

Иностранцы

Христиан Тибо и Андрэ Баллини (Франция) Иностранная фирма

«Режи Насьональ дез Юзин Рено» (Франция) Заявитель

РЕЗЦЕДЕР)КАТЕЛЬ С РЕГУЛИРУЕМЫМ ПЕРЕМЕЩЕНИЕМ

Предмет изобретения

Изобретение относится к металлообработке резанием, в частности к металлорежущим станкам токарной группы.

Предложенный резцедержатель предназначен для управления перемещением инструмента.

Известны устройства, в которых инструмент перемещается на требуемый размер вследствие упругих свойств консольно закрепленных резцедержателей по установочно-переставленным упорам, взаимодействующим с нажимным органом, выполненным в виде рычага.

Особенность предлагаемого резцедержателя — регулирование инструмента на требуемый размер с помощью дополнительного рычага, в верхней части которого выполнены два сквозных отверстия, частично перекрывающих друг друга, с вмонтированными в нпх пальцами. Между ними размещена эластичная шайба. Свободный конец одного из пальцев воздействует через шарик на резьбовую пробку, ввернутую в корпус, перемещая последний.

На чертеже изображен резцедержатель в разрезе.

Он включает корпус, состоящий из частей 1 и 2, соединенных осью 8, в которой расположен дополнительный рычаг 4, подвергающийся воздействию толкателя. В верхней части дополнительного рычага выполнены сквозные отверстия А и Б на половину толщины рычага, частично перекрывающих друг друга с вмонтированными в них упорными пальцами

6 и 7. Между ними размещена эластичная прокладка 8.

Опорный палец 6 закреплен болтом 9 на части 1, а толкающий палец 7 имеет шаровую опору 10 с резьбовой пробкой 11, закрепленной в части 2. Шарик удерживается в конпче10 ских гнездах напротив изделия. Рычаг 4 взаимодействует с шарнирным рычагом 12, один конец которого в виде вилки соеди сн с цапфой 18. Рычаг 12 установлен на осп 8 корпуса с помощью двух упругих опор 14 и 15.

15 Опора 14 представляет собой эластичную шайбу, а опора 15 — тарельчатые пружины.

Продольные перемещения пальца 9 пз-за расширения эластичной прокладки 18 компенсируются расширением опоры 14, увеличение

20 толщины которой заставляет отодвигать цапфу 1З.

1. Резцедержатель с регулируемым перемещением, в котором инструмент выполнен регулируемым на размер, посредством толкателя и шарнирного рычага, установленного на

30 оси внутри разрезного корпуса, отлачающш1396015

Составитель С. Чукаева

Техред Т. Курилко

Редактор Н. Джарагетти

Корректор Л. Новожилова

Заказ 3470/10 Изд. № 35 Тираж 888 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ся тем, что, с целью точной фиксации положения инструмента в процессе обработки, в корпусе установлен дополнительный рычаг, в верхней части которого выполнены два сквозных отверстия, частично перекрывающих друг друга, с вмонтированными в них пальцами, между которыми размещена эластичная прокладка, так, что свободный конец одного из пальцев воздействует через шарик на резьбо. вую пробку, ввернутую в корпус, перемещая последний.

2. Резцедержатель по п. 1, отличаюигиися тем, что шарнирный рычаг установлен на оси корпуса с помощью двух упругих опор.

3. Резцедержатель по п, 2, отличающийся тем, что одна опора представляет собой эластичную шайбу, а другая — тарельчатые пружины.
