Устройство для уборки заготовок и затравки на многоручьевой машине непрерывного литья

Устройство для уборки заготовок и затравки на многоручьевой машине непрерывного литья

Иллюстрации

Показать все

Реферат

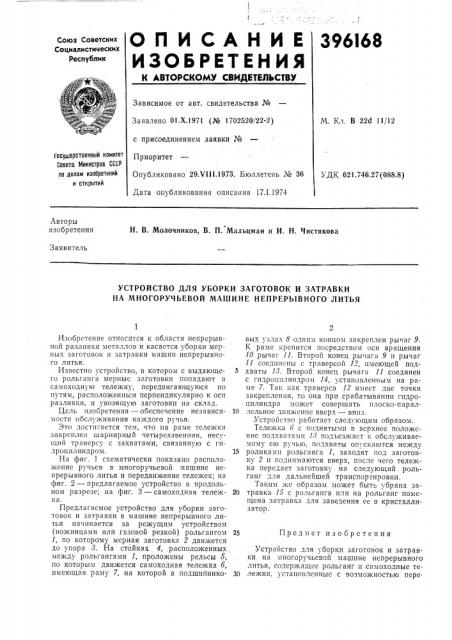

396I68

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 01.Х.1971 (№ 1702520!22-2) с присоединением заявки №

Приоритет

Опубликовано 29.YII1.1973. Бюллетень № 36

Дата опубликования описания 17.|.1974

М. Кл. В 22d 11/12

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 621.746.27(088.8) Авторы изобретения

Н. В. Молочников, В. П. Мальцман и И. Н. Чистякова

Заявитель

УСТРОЙСТВО ДЛЯ УБОРКИ ЗАГОТОВОК И ЗАТРАВКИ

НА МНОГОРУЧЬЕВОЙ МАШИНЕ НЕПРЕРЪ|ВНОГО ЛИТЬЯ

Изобретение относится к области непрерывной разливки металлов и касается уборки мерных заготовок и затравки машин непрерывного литья.

Известно устройство, в котором с выдающеГо рольганга мерные заготовки попадают в самоходную тележку, передвигающуюся по путям, расположенным перпендикулярно к оси разливки, и увозящую заготовки на склад.

Цель изобретения — обеспечение независимости обслуживания каждого ручья.

Это достигается тем, что на раме тележки закреплен шарнирный четырехзвенник, несущий траверсу с захватами, связанную с гидроцилиндром.

На фиг. 1 схематически. показано расположение ручьев в многоручьевой машине непрерывного литья и передвижение тележек; на фиг. 2 — предлагаемое устройство в продольном разрезе; на фиг. 3 — самоходная тележка.

Предлагаемое устройство для уборки заготовок и затравки в машине непрерывного литья начинается за режущим устройством (ножницами или газовой резкой) рольгангом

1, по которому мерная заготовка 2 движется до упора 3. На стойках 4, расположенных между рольгангами 1, проложены рельсы б, по которым движется самоходная тележка б, имеющая раму 7, на которой в подшипниковых узлах 8 одним концом закреплен рычаг 9.

К раме крепится посредством оси вращения

10 рычаг 11. Второй конец рычага 9 и рычаг

11 соедшгепы с траверсой 12, имеющей подхваты 18. Второй конец рычага 11 соединен с гидроцплиндром 14, установленным на раме 7. Так как траверса 12 имеет две точки закрепления, то она при срабатывании гидроцилиндра может совершать плоско-парал10 лельное движение вверх — вниз.

Устройство работает следующим образом.

Тележка б с поднятымп в всрхнее положение подхватами 18 подъезжает к обслуживаемому ею ручью, подхваты опускаются между

15 роликами рольганга 1, заходят под заготовку 2 и поднимаются вверх, после чего тележ«а передает заготовку на следующий рольганг для дальнейшей транспортировки.

Таким жс образом может быть убрана за20 травка 15 с рольганга или на рольганг помещена затравка для заведения ее в кристаллизатор.

25 Предмет изобретения

Устройство для уборки заготовок и затравки на многоручьевой машине непрерывного литья, содержащее рольганг и самоходные те30 лежки, установленные с возможностью пере396168

/ 2

Составитель В. Любешкин

Техред 3. Тараненко Корректор В. Жолудева

Редактор Ю. Агапова

Заказ 3702/7 Изд. ¹ 1893 Тираж 755 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 мещения по путям, расположенным на стойках выше уровня рольганга и перпендикулярно к оси разливки, отличающееся тем, что, с целью обеспечения независимости обслуживания каждого ручья, оно снабжено закрепленным на раме тележки шарнирным четырехзвенником, несущим траверсу с захватами соединенным с траверсой.
