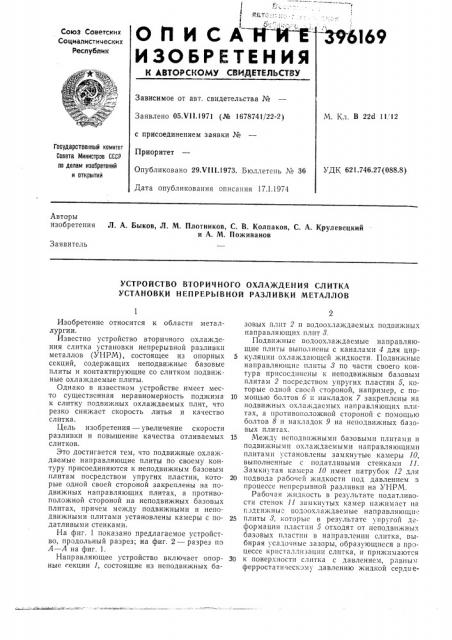

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

ЗФ6169

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 05.Ч11.1971 (№ 1678741/22-2) с присоединением заявки №

Приоритет

Опубликовано 29.Vill.1973. Бюллетень ¹ 36

Дата опубликования описания 17.1.1974

Гасударственный комитет

Совета Министров СССР ло делам изобретений и открытий

М. Кл. В 22d 11, 12

УДК 621.746.27(088.8) Авто,ры изобретения Л. А. Быков, Л. М, Плотников, С. В. Колпаков, С. А. Крулевецкий и А. М. Поживанов

Заявитель

УСТРОЙСТВО ВТОРИЧНОГО ОХЛАЖДЕНИЯ СЛИТКА

УСТАНОВКИ НЕПРЕРЪ|ВНОЙ РАЗЛИВКИ МЕТАЛЛОВ

Изобретение относится к области металлургии.

Известно устройство вторичного охлаждения слитка установки непрерывной разливки металлов (УНРМ), состоящее из опорных 5 секций, содержащих неподвижные базовые плиты и контактирующие со слитком подвиж. ные охлаждаемые плиты.

Однако в известном устройстве имеет место существенная неравномерность поджима 10 к слитку подвижных охлаждаемых плит, что резко снижает скорость литья и качество слитка.

Цель изобретения — увеличение скорости разливки и повышение качества отливаемых 15 слитков.

Это достигается тем, что подвижные охлаждаемые направляющие плиты по своему контуру присоединяются к неподвижным базовым плитам посредством упругих пластин, кото- 20 рые одной своей стороной закреплены на подвижных направляющих плитах, а противоположной стороной на неподвижных базовых плитах, причем между подвижными и неподвижными плитами установлены камеры с по- 25 датливыми стенками.

На фнг. 1 показано предлагаемое устройство, продольный разрез; на фиг. 2 — разрез по

А — А на фиг. 1.

Направляющее устройство включает опор- Зп ные секции 1, состоящие из неподвижных базовых плит 2 и водоохлаждаемых подвижных направляющих плит 8.

Подвижные водоохлаждасмые направляющие плиты выполнены с каналами 4 для циркуляции охлаждающей жидкости. Подвнжныс направляющие плиты 8 по части своего контура присоединены к неподвижным базовым плитам 2 посредством упругих пластин 5, которые одной своей стороной, например, с помощью болтов 6 и накладок 7 закреплены на подвижных охлаждаемых направляющих пл тах, а противоположной стороной с помощью болтов 8 и накладок 9 на нсподвижных базовых плитах.

Между нсподвпжнымн базовыми плитами и подвижными охлаждаемымн направляющими плитами установлены замкнутые камеры 10, выполненные с податливыми стенками 11.

Замкнутая камера 10 имеет патрубок 12 для подвода рабочей жидкости под давлением з процессе непрерывной разливки на УНРМ.

Рабочая жидкость в результате податливоl l 3 k H TbIx камер нажимает HB пэднякныс водоохлаждаемые направляющи.. плиты 3, которые в результате упругой деформации пластин 5 отходят от неподвижных базовых пластин в направлении слитка, выбирая усадочные зазоры, образующиеся в процессе кристаллизации слитка, и прижимаются к повер ностн слитка с давлением, равным ферростатичсскэму давлению жидкой сердцЕ396169 вины слитка в зоне этой секции. Причем присоединение подвижных плит к неподвижным с помощью упругих пластин 5 обеспечивает хорошую повсеместную податливость подвижных плит 3 и за счет этого повсеместный равномерный поджим плит 8 к поверхности охлаждаемого слитка. Охлаждение слитка осуществляется при этом за счет циркуляции охлаждающей жидкости в каналах 4 подвижных направляющих плит.

Устройство вторичного охлаждения слитка установки непрерывной разливки металлов, Составитель В. Любешкин

Редактор Ю. Агапова Техред 3. Тараиеико

Корректор В. Жолудева

Заказ 3696720 Изд. № 1893 Тираж 755 Подписное

ЦНИИПИ Государственного комитета Совета

Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Предмет изобретения состоящее из опорных секций, содержащих неподвижные базовые плиты и контактирующие со слитком подвижные охлаждаемые плиты, отличающееся тем, что, с целью увеличения скорости разливки и повышения качества отливаемых слитков, подвижныс охлаждаемые направляющие плиты по своему контуру присоединены к неподвижным базовым плитам посредством упругих пластин, которые одной

10 своей стороной закреплены на подвижных направляющих плитах, а противоположной стороной на неподвижных базовых плитах, причем между подвижными и неподвижными плитами установлены камеры с податливыми стенками.
