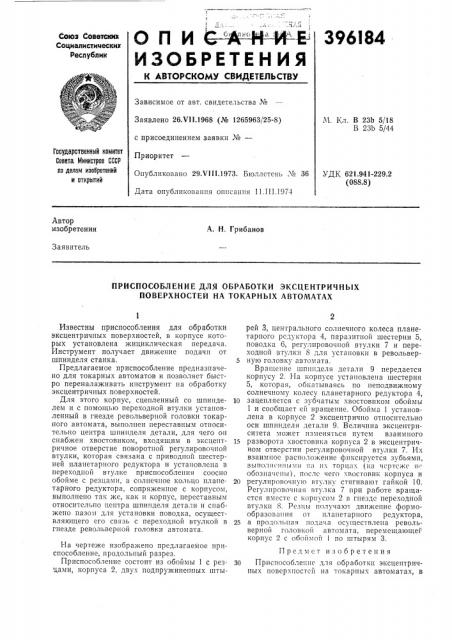

ПРИСПОСОБЛЕНИЕ ДЛЯ ОБРАБОТКИ ЭКСЦЕНТРИЧНЪ|Х

ПОВЕРХНОСТЕЙ HA ТОКАРНЫХ АВТОМАТАХ

Известны приспособления для обработки эксцентричных поверхностей, в корпусе которых установлена жициклическая передача.

Инструмент получает движение подачи от шпинделя станка.

Предлагаемое приспособление предназначено для токарных автоматов и позволяет быстро переналаживать инструмент па обработку эксцентричных поверхностей.

Для этого корпус, сцепленный со шпинделем и с помощью переходной втулки установленный в гнезде револьверной головки токарного автомата, выполнен переставным относительно центра шпинделя детали, для чего он снабжен хвостови ком, входящим в эксцентричное отверстие поворотной регулировочной втулки, которая связана с приводной шестерней планетарного редуктора и установлена в переходной втулке приспособления соосно обойме с резцами, а солнечное кольцо планетарного редуктора, сопряженное с корпусом, выполнено так же, как и корпус, переставным относительно центра шпинделя детали и снабжено пазом для установки поводка, осуществляющего его связь с переходной втулкой в гнезде револьверной головки автомата.

На чертеже изображено предлагаемое приспособление, продольный разрез.

Приспособление состоит из обоймы 1 с резцами, корпуса 2. двух подпружиненных штырей 3, центрального солнечного колеса планетарного редуктора 4, паразптной шестерни 5, поводка 6, регулировочной втулки 7 и переходной втулки 8 для установки в револьверную головку автомата.

Вращение шпинделя детали 9 передается корпусу 2. На корпусе установлена шестерня

5, которая, обкатываясь по неподвижному солнечному колесу планетарного редуктора 4, 10 зацепляется с зубчатым хвостовиком обоймы

1 и сообщает ей вращение. Обойма 1 установлена в корпусе 2 эксцентрично относительно оси шпинделя детали 9. Величина эксцентриситета может изменяться путем взаимного

15 разворота хвостовика корпуса 2 в эксцентричном отверстии регулировочной втулки 7. Их взаимнос расположение фиксируется зубьями, выполи ilill lllil на их торцах (на чертежа и обозначены), после чего хвостовик корпуса и

20 регулировочную втулку стягивают гайкой 10.

Регулировочная втулка 7 при работе вращается вместе с корпусом 2 в гнезде переходной втулки 8. Резцы получаю движение формообразования от планетарного редуктора, 2S а продольная подача осуществлена револьверной головкой автомата, перемещающей корпус 2 с обоймой 1 по штырям 3.

Г1рсдмет изобретения

30 Приспособление для обработки эксцентричных поверхностей на токарных автоматах, в
