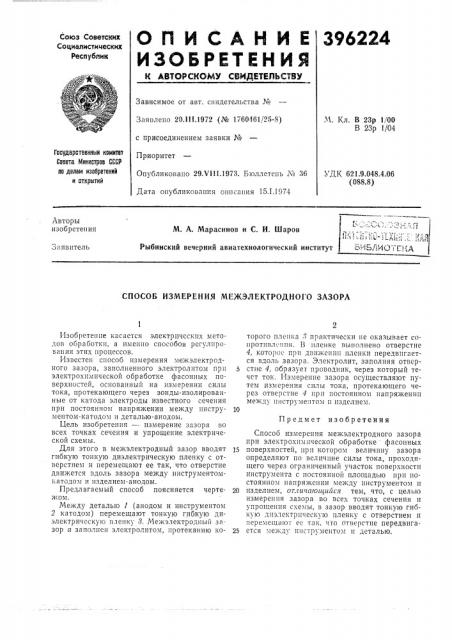

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЙЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 20.111 1972 (№ 1760461/25-8) с присоединением заявки №

Приоритет

Опубликовано 29Х111.1973. Бюллетень ¹ 36

Дата опубликования описания 15.1.1974

М. Кл. В 23р 1/00

В 23р 1/04

Государственныи комитат

Совета Министров СССР по делам изобретений и открытий

УДК 621.9.048.4.06 (088.8) Авторы изобретения

М. А. Марасинов и С. И. Шаров

Рыбинский вечерний авиатехнологический институт

Заявитель

СПОСОБ ИЗМЕРЕНИЯ МЕЖЭЛЕКХРОДНОГО ЗАЗОРА

Предмет изобретения

Изобретение касается электрических методов обработки, а именно способов регулирования этих процессов.

Известен способ измерения межэлектродного зазора, заполненного электролитом прп электрохимической обработке фасонных IIOверхностей, основанный на измерении силы тока, протекающего через зонды-изолированные от катода электроды известного сечения при постоянном напряжении между инструментом-катодом и деталью-анодом.

Цель изобретения — измерение зазора во всех точках сечения и упрощение электрической схемы.

Для этого в межэлектродный зазор вводят гибкую тонкую диэлектрическую пленку с отверстием и перемещают ее так, что отверстие движется вдоль зазора между инструментомкатодом и изделием-анодом.

Предлагаемый способ поясняется чертежом.

Между деталью 1 (анодом и инструментом

2 катодом) перемещают тонкую гибкую диэлектрическую пленку 8. Межэлектродпый зазор а заполнен электролитом, протеканию которого плеш а Л практически не оказывает сопротпвл нпя. В пленке выпочнеHо отверстие

4, которос прп дни>кении пленки передвигается вдоль зазора. Электролит, заполняя DTB0pстие 4, образует проводник, через который течет ток. Измерение зазора осуществляют пу тем измерения силы тока, протекающего через отверстие 4 прп постоянном напряжении ме>кду инструментом и изделием.

Способ измерения межэлектродного зазора при электрохпмической обработке фасонных

15 поверхностей, прп котором величину зазора определяют по величине силы тока, проходящего через ограниченный участок поверхности инструмента с постоянной площадью прп постоянном напряжении между инструментом и

20 изделием, от.гичающиг1ся тем, что, с целью измерения зазора во всех точках сечения If упрощения схемы, в зазор вводят тонкую гиокую диэлектрическую пленку с отверстием и перемещают ес так, что отверстие передвига25 ется между инструментом и деталью, 39G224 дид A
