Реферат

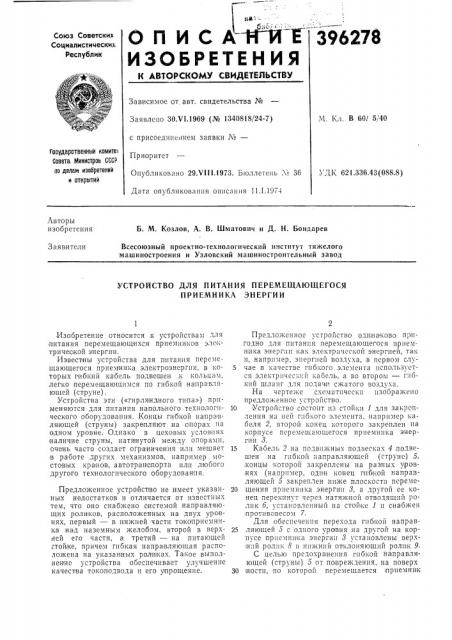

ОП ИСАЙИ

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено ЗОХ1.1969 (№ 1340818/24-7) с присоединением заявки ¹â€”

Приоритет

Опубликовано 29.V111.1973. Бюллетень ¹ 36

Дата опубликования описания 11.1.1971

М. Кл. В 601 5/40

Гасударственныи комите1

Совета Министров СССР оо делам изобретений и открытий

УДК 621.336.43 (088.8) Авторы изобретения

Б. M Козлов, А. В. Шматович и Д. H. Бондарев

Заявители

Всесоюзный проектно-технологический институт тяжелого машиностроения и Узловский машиностроительный завод

УСТРОЙСТВО ДЛЯ ПИТАНИЯ ПЕРЕМЕЩАЮЩЕГОСЯ

ПРИЕМНИКА ЭНЕРГИИ

Изобретение относится к устройствам 1nÿ питания перемещающихся приемников электрической энергии.

Известны устройства для питания nepei1eщающегося приемника электроэнергии, в которых гибкий кабель подвешен к кольцам, легко перемещающимся по гибкой направляющей (струне).

Устройства эти («гирляндного типа») применяются для питания напольного технологи- 10 ческого оборудования. Концы гибкой направляющей (струны) закрепляют на опорах на одном уровне. Однако в цеховых условиях наличие струны, натянутой между опорами, очень часто создает ограничения илп мешает 15 в работе других механизмов, например мостовых кра нов, автотранспорта или любого другого технологического оборудования.

Предложенное устройство не имеет указан- 20 ных недостатков и отличается от известных тем, что оно снабжено системой направляющих роли ков, расположенных на двух уровнях, первый — в нижней части то1коприсз!ника над наземным желобом, второй в верх- 25 ней его части, а третий — на питающей стойерсе, причем гибкая направляющая располохкена на указан ных роли ках. Такое выполнение устройства обеспечивает улучшение качества токоподвода и его упрощение. 30

Предложенное устройство одинаково пригодно для питания перемещающегося приемн ц к а э н e p 1;111 1, а к э л е1 тр и ч е с 1 о и э н е р Гц е й, т а к и, например, энергией воздуха, в первом соучае в качестве гибкого элемента !используется электрцчсс цй кабель, а во втором — г1бкцй шланг для подачи сжатого воздуха.

На чертеже схематически изображено предлов.енное устройство.

Устройство состоит цз стойки 1 для закрепления на цей г;1бкого элемента, например кабеля 2, второй конец которого закреплен на корпусе перемещающегося приемника энергии 3.

Кабель 2 на подвижных подвесках 4 подвешен на гибкой направляющей (струне) 5,,концы которой закреплены на разных у!ровнях (напрцмер, один конец гибкоц направляющей 5 закреплен ниже плоскости перемещения приемника энергии 8, а другой се конец перекинут через натяжной отводящий ролик б, установленный на стойке 1 и снабжен противовесом 7.

Для обеспечения перехода гибкой направляющей 5 с одного уровня .на другой на корпусе приемника энергии 8 установлены верх ний ролик 8 и нижний отклоняющий ролик 9.

С целью предохранения гцбкоц на правляющей (струны) 5 от повреждения, на поверх ности, по которой перемещается !прцез!нцк

396278

Предмет изобретения

Составитель В. Попова

Техред А, Камышникова Корректор T. Добровольская

Редактор В. Левятов

Заказ 3614/3 Изд. № 1916 Тираж 632 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 415

Типография, пр, Сапунова, 2 энергии, делают желоб . О, в который ио мере переме1цения пр иемника энергии 3 к стсЙ кe 7 укладывается гибкая направляющая 5. ,Применение устрой ства позволяет без вся ких ограничений использовать свобод нос про странство цска перед IrIpIIeiiIrIIsI энергии для беспрепятственной работы других устройств и механизмов.

VcTpoHIcTBo,äëÿ питания перемещающегося приемника энергии посредством, например, электрокабеля, подвешенного к подвескам, подви кно установленным на гибкой направляющей, натя нутой противовесом и расположенной горизонтально, с наземным желобом

5 для элементов устройства. отличающееся тем, что, с целью упрощения конструкции, оно снабжено системой направляющих роликов, расположенных на двух уровнях, первый — в нижней части приемника энерги|и над назем10 ным желобом, второй — в верхней его части, а третий — на питающей стой ке, причем гибкая на п равляющая рас1положена на указанных роликах.
