Реферат

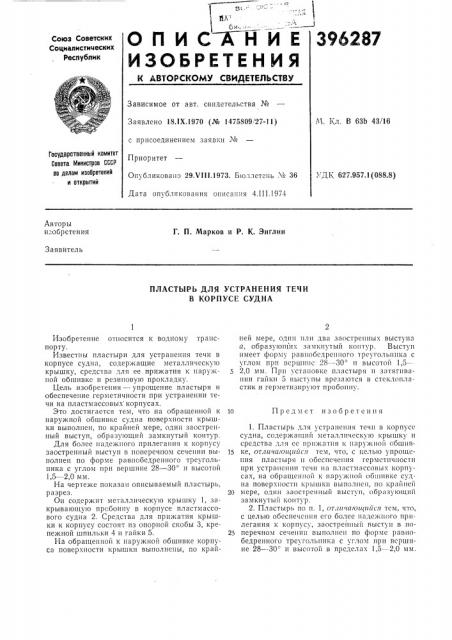

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

И. Кл. В 63Ь 43/16

Заявлено 18.IX.1970 (¹ 1475809/27-11) с присоединением заявки №

Приоритет

Опубликовано 29.VI11.1973. Бюллетень ¹ 36

Дата опубликования описания 4.III.1974

Государственный комитет

Совета Министров СССР во делам изооретений и открытий

> Д1х 627.957.1(088.8) Авторы изобретения

Г. П. Марков и P. К. Энглин

Заявитель

ПЛАСТЫРЬ ДЛЯ УСТРАНЕНИЯ ТЕЧИ

В КОРПУСЕ СУДНА

Изобретение относится к водному транспорту.

Известны пластыри для устранения течи в корпусе судна, содержащие металлическую крышку, средства для ее прижатия к наружной обшивкс и резиновую прокладку.

Цель изобретения — -упрощение пластыря и обеспечение герметичности при устранении течи на пластмассовых корпусах.

Это достигается тем, что на обращенной к наружной обшивке судна поверхности крышки выполнен, по крайней мере, один заостренный выступ, образующий замкнутый контур.

Для более падежного прилегания к корпусу заостренный выс гуп в поперечном сечении выполнен по форме равнобедренного треугольника с углом при вершине 28 — 30 и высотой

1,5 — 2,0 мм.

На чертеже показан описываемый пластырь, разрез.

Он содер>кит металлическую крышку 1, закрывающую пробоину в корпусе пластмассового судна 2. Средства для при>катия крышки к корпусу состоят нз опорной скобы 3, крепежной шпильки 4 и гайки 5.

На обращенной к наружной обшивке корпуса поверхности крышки выполнены, по крайней мере, од ш или два заостренных выступа а, образующих замкнутый контур. Выступ имеет форму равнобедренного треугольника с углом прн вершине 28 — 30 н высотой 1,5-5 2,0 мм. Прн установке пластыря н затягивании гайки 5 выступы врезаются в стеклопластик и герметизнруют пробоину.

10 Предмет изобретения

1. Пластырь для устранения течи в корпусе судна, содержащий металлическую крышку н средства для ее прижатия к ггаружггой обшив15 ке, отличающийся тем, что, с целью упрощения пластыря н обеспечения герметичности при устранении тсчн на пластмассовых корпусах, на обращегшой к наружной обншвке судна поверхности крышки выполнен, по крайней

20 мере, один заостренный выступ, образующий замкнутый контур.

2. Пластырь по п. 1, отличающийся тем, что, с целью обеспечения его более надежного прнлегания к корпусу, заостренный выступ в по25 перечном сечении выполнен по форме равнобедренного треугольника с углом прн вершине 28 — 30 н высотой в пределах 1,5 — 2,0 мм.
