Способ химико-термической обработки

Способ химико-термической обработки

Иллюстрации

Показать все

Реферат



оибни

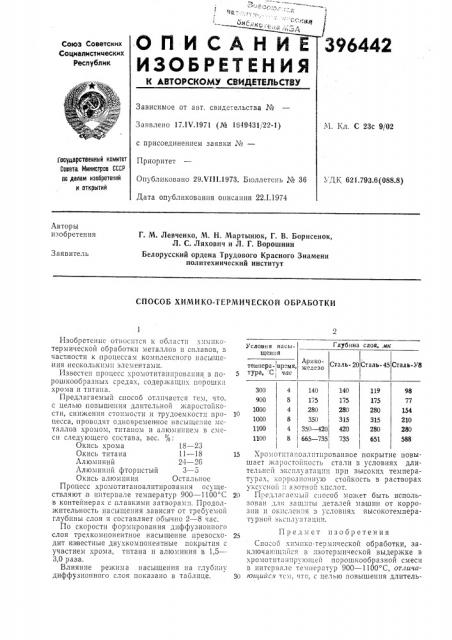

Союз Советских

Социалистических

Республик

Зависимое от авт. сви

Заявлено 17.1V.1971 (М с присоединением заяв

Приоритет

Опубликовано 29Л 111.

Дата опубликования о

М. Кл. С 23с 9/02

Государственный комитет

Совета Министров СССР па делам изобретений и открытий

Ъ ДЕс, 621.793.6(088.8) Авторы изобретения

Г. М. Левченко, М. Н. Мартынюк, Г. В. Борисенок, Л. С. Ляхович и Л. Г. Ворошнин

Белорусский ордена Трудового Красного Знамени политехнический институт

Заявитель

СПОСОБ ХИМИКО-ТЕРМИЧЕСКОЙ ОБРАБОТКИ

Глубина слоя, мк

Условия насыщения

Армкожелезо темпера- время, !

5 тура, CI час

Сталь- 20

Сталь-45

Сталь-У8

140 140

1100

119

651

98

77

154

588

8

8

735

350 †4!

665 †73 !

Изобретение относится к области z :Iìïl отермической обработки металлов и сплавов, в частности к,процессам комплексного насыщения несколькими элементами.

Известен процесс хромотитанпровгния в .порошкообразных средах, содержащих порошк;1 хрома и титана.

Предлагаемый способ отличается тем, что, с целью повышения длительной жаростойкости, снижения стоимости и трудоемкости ilpoцесса, проводят одновременное насыщегп1е металлов хромом, титаном и алюминием в смеси следующего состава, вес. %:

Окись хрома 18 — 23

Окись титана 11 — 18

Алюминий 24 — 26

Алюминий фтористый 3 — 5

Окись алюминия Остальное

Процесс хромотитаноалитирования осуществляют,в интервале температур 900 — 1100 С в контейнерах с .плавкими затворам;1. Продолжительность насыщения зависит от требуемой глубины слоя ч составляет обычно 2 — 8 час.

По скорости формирования диффузионного слоя трехкомпонентиое насыщение превосходит из вестные двухкомпонентные покрытия с участием хрома, титана и алюминия в 1,5 —3,0 раза.

Влияние режима насыщения на глубину диффузионного слоя показано в таблице.

15 Хромотпта .îàrièòèðîâàííñå покрытие повышает зкаростойкость стали в условиях длите II HCII эксплуатации прп высоких температурах, коррозпогп1ую стойкость B растворах уксусной:; азотной кислот.

20 Предлагаемый способ может быть использован для защ:ITI>I деталей машин от коррозии и 01 ислен:!я в ус.lовиях высокотемпературной э1.ciiлуата цип.

Предмет изобретения

Спосоо химико-термической обработки, заключа1сщ1гйся в:1зотермической выдержке в хромотитанпрующей порошкообразной смеси в интервале температур 900 — 1100 С, or4è÷à30 юиЕиися тем, что, с целью повышения длитель-396442

Составитель Я. Коган

Техред А. Камышникова

Корректор Е. Миронова

Редактор Л. Авдеева

Заказ 31115 Изд. № 1918 Тираж 826 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типеграфия, пр. Сапунова, 2 ной жаростойкости, снижения стоимости и трудоемкости ироцесса, в насыщающую смесь вводят алюмосодержащее вещество и химикотермическую обработку проводят в смеси следующего состава, вес. %:

Окись хрома

Окись титана

Алюминий

Алюминий фтористый

Окись алюминия

18 — 23

11 — 18

24 — 26

3 — 0

Остальное
