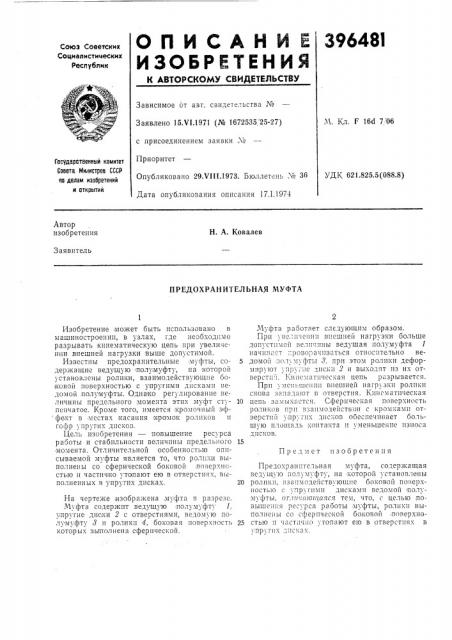

О П И С А Н И Е 396481

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от àâò. свидетельства ¹

М. Кл. F 16d 7 "06

Заявлено 15.VI.1971 (№ 1672535 25-27) с присоединением заявки №

Приоритет

Опубликовано 29М11.1973. Бюллетень № 36

Дата опубликования описания 17.1.1974

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий

УДК 621.825.5(088.8) Автор изобретения

Н. А. Ковалев

Заявитель

ПРЕДОХРАНИТЕЛЬНАЯ МУФТА

Предмет изобретения

Изобретение может быть использовано в машиностроении, в узлах, где необходимо разрывать кинематическую цепь при увеличении внешней нагрузки выше допустимой.

Известны предохранительные муфты, содержащие ведущую полумуфту, на которой установлены ролики, взаимодействующие ооковой поверхностью с упругими дисками ведомой полумуфты. Однако регулирование величины предельного момента этих муфт ст"пснчатое. Кроме того, имеется кролочный эф фект в местах касания кромок роликов и гофр i пругих дисков.

Цель изобретения — повышение ресурса работы и стабильности величины предельного момента. Отличительной особенностью оппсыВаемои м, фты яВляется то, что ролики Выполнены со сферической боковой поверхностью и частично утопают ею в отверстиях, выполненных в упругих дисках.

На чертеже, изображена луфта в разрезе.

Муфта содержит ведущую полумуфту 1, упругие диски 2 с отверстиями, ведомую полумуфту 3 и ролики 4, боковая повер:ность которых вьгполнена сферической.

Муфта работает следующим образом.

При увел!!чении вне(!ей нагрузки больше допустимой Величины ведущая полмм фта 1 начинает —.ровора IIIB;ITbcII относительно ве5 домо 1:1(Ië;муфты 8, при этом ролики деформиру1от;пру;:IE диски 2 и выходят из их отверстп."!. Кинем атпчсская цепь разрывается.

При мсп1-шс!!ип внешней нагрузки ролики снова западают г отверстия. Кш1сматпческая

l0 1Ie1I,i;I!1 "! Тся. Сферичес! ая роликов I!pII вза!Iмодеиствпи с кромками Отверстий упру-IIx д1!Снов обеспечивает большую плошадь контакта и уменьшение износа

I,ÏСКОВ.

Предохранительная муфта, содерхкащая ведутцу1О полумуфту, на которой установлены

20 ролики, взаимодействующие боковой поверхностью с упругими дисками ведомой полумуфты. Ог.1пча ошаяся тем, ITO, с целью повышения ресурса раооты муфты, ролики выполпс !ы со сферической боковой,поверхпо25 стью .1 частично утопают ею в отверстиях в пр ги . дисках.

396481

Составдтель И. Злотник

Текред Л. Грачева

1(орректор М. Лейзерман

Редактор В. Левятов

Типогрз рия, пр. Сапунова, 2

Заказ 3695/5 Изд. Ме 1940 Тираж 826 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушскаи наб., д. 4/5
