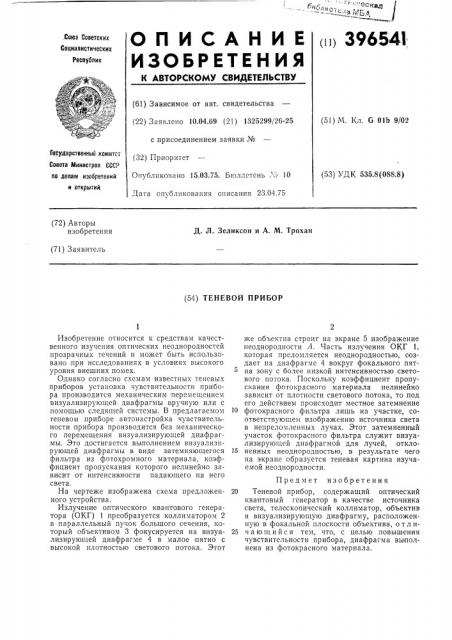

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пп 39654l,Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 10.04.69 (21) 1325299/26-25 с присоединением заявки № (32) Приоритет

Опубликовано 15.03.75. Бюллетень з 10

Дата опубликования описания 23.04.75 (51) М. Кл. 6 Olb 9/02

Государственный комнтст

Совета Министров СССР по делам изобретений н открытий (53) УДК 535.8(088.8) (72) Авторы изобретения

Д. Л. Зеликсон и А. М. Трохан (71) Заявитель (54) ТЕНЕВОЙ ПРИБОР

Изобретение относится к средствам качественного изучения оптических неоднородностей прозрачных течений и может быть использовано при исследованиях в условиях высокого уровня внешних помех.

Однако согласно схемам известных теневых приборов установка чувствительности прибора производится механическим перемещением визуализирующей диафрагмы вручную или с помощью следящей системы. В предлагаемом теневом приборе автонастройка чувствительности прибора производится без механического перемещения визуализирующей диафрагмы. Это достигается выполнением визуализирующей диафрагмы в виде затемняющегося фильтра из фотохромного материала, коэффициент пропускания которого нелинейно зависит от интенсивности падающего на него света.

На чертеже изображена схема предложенного устройства.

Излучение оптического квантового генератора (ОКГ) 1 преобразуется коллиматором 2 в параллельный пучок большого сечения, который объективом 3 фокусируется на визуализирующей диафрагме 4 в малое пятно с высокой плотностью светового потока. Этот же объектив строит на экране 5 изображение неоднородности А. Часть излучения ОКГ 1, которая преломляется неоднородностью, создает на диафрагме 4 вокруг фокального пятна зону с более низкой интенсивностью светового потока. Поскольку коэффициент пропуска ни я ф ото красного материала нелинейно зависит от плотности светового потока, то под его действием происходит местное затемнение

10 фотокрасного фильтра лишь на участке, соответствующем изображению источника света в Hpïðåëoìëåííûõ лучах. Этот затемненный участок фотокрасного фильтра служит визуализирующей диафрагмой для лучей, откло15 ненных неоднородностью, в результате чего на экране образуется теневая картина изучаемой неоднородности.

Предмет изобретения

20 Теневой прибор, содержащий оптический квантовый генератор в качестве источника света, телескопический коллиматор, объектив и визуализирующую диафрагму, расположенную в фокальной плоскости объектива, о т л и25 ч а ю шийся тем, что, с целью повышения чувствительности прибора, диафрагма выполнена из фотокрасного материала.

396541

Составитель Б. Орлов

Техред О. Гуменюк

Редактор В. Левитов

Корректор Л Котова

Типография, пр. Сапунова, 2

Заказ 968/1 Изд. № 1200 Тираж 782 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, SK-35, Раушская наб., д. 4)5
