Реферат

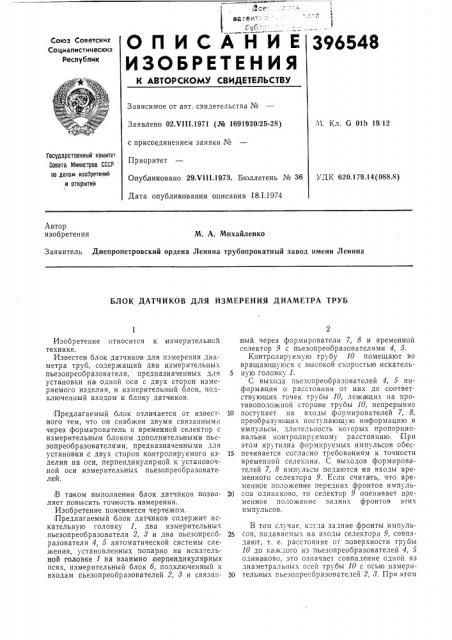

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

396548

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. G 01b 19, 12

Заявлено 02Х11I.1971 (№ 1691930!25-28) с присоединением заявки №

Государственный комитет

Совета Министров СССР но делом изаеретений и открытий

Приоритет

Опубликовано 29.VII I.1973. Бюллетень № 36

Дата опубликования описания 18.1.1974

УДК 620.179.14(088.8) Автор изобретения

М. А. Михайленко

Заявитель Днепропетровский ордена Ленина трубопрокатный завод имени Ленина

БЛОК ДАТЧИКОВ ДЛЯ ИЗМЕРЕНИЯ ДИАМЕТРА ТРУБ

Изобретение относится к измерительной технике.

Известен блок датчиков для измерения диаметра труб, содержащий два измерительных пьезопреобразователя, предназначенных для установки на одной оси с двух сторон измеряемого изделия, и измерительный блок, подключенный входом к блоку датчиков. Предлагаемый блок отличается от известного тем, что он снабжен двумя связанными через формирователь и временной селектор с измерительным Олоком дополнительными пьезопреобразователями, предназначенными для установки,с двух сторон контролируемого изделия на оси, перпендикулярной к установочной оси измерительных пьезопреобразователей.

iB таком выполнении блок датчиков позволяет повысить точность измерения.

Изобретение поясняется чертежом. Предлагаемый блок датчиков содержит искательную головку 1, два изгиерительных пьезопреобразователя 2, 8 и два пьезопресбразователя 4, 5 автоматической системы слежения, установленных попарно на искательной головке 1 на взаимно перпендикулярных осях, измерительный блок 6, подключенный к входам пьезопреобразователей 2, 3 и связанный через формирователи 7, 8 и временной селектор 9 с пьезопреобразователями 4, 5.

Контролируемую трубу 10 помещают Во вращающуюся с высокой скоростью искатель5 ную ГоловкУ 1.

С выхода пьезопреобразователей 4, 5 информация о расстоянии от них до соответствующих точек трубы 10, лежа щих на противоположной .стороне трубы 10, непрерывно

10 поступает на входы формирователей 7, 8, преобразующих поступающую информацию в импульсы, длительность которых пропорциональна контролируемому расстоянию.:При этом крутизна формируемых импульсов обес15 печивается согласно требованиям к точности временной селекции. С выходов формирователей 7, 8 импульсы подаются на входы временного селектора 9. Если считать, что временное положение передних фронтов импуль20 сов одинаково, то селектор 9 оценивает временное положение задних фронтов этих импульсов.

В том случае, когда задние фронты импуль2s сов, подаваемых на входы селектора 9, совпадают, т. е. расстояние or поверхности трубы

10 до каждого из пьезопреобразователей 4, 5 одинаково, это означает совпадение одной из диаметральных осей трубы 10 с осью измери30 тельных пьезопреобразователей 2, 8. При этом

396548

Предмет изобретения Составитель В. Мартынов

Техред Т. Курилко

Редактор О. Юркова

Корректор Л. Новожилова

Заказ 3687/14 Изд. М !932 Тираж 755 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушскан наб., д. 4;5

Типографии, пр. Сапунова, 2 на выходе селектора 9 формируется управляющий импульс, поступающий на управляющий вход измерительного блока б и разрешающий цикл измерения величины наружного диаметра трубы 10. Запуска ется генератор тактовых импульсов, длительность импульсов которого пропорциональна расстоянию между измерительными пьезопреобразователями

2, 3. Одновременно возбуждается передающий пьезопреобразователь 2. В момент регистра ции эхо-импульса возбуждается передающий пьезопреобра зователь 8. Эхо-импульсом от пьезопреобразователя 8 запускается генератор счетных импульсов, а тормозится задним фронтом импульса. Число счетных импульсов пропорционально величине наружного диаметра трубы 10.

Блок датчиков для измерения диаметра труб, содержащий два измерительных пьезопреобразователя, предназначенных для установки на одной оси с двух сторон измеряемого изделия, и измерительный блок, подключенный входом к блоку датчиков, отличаюгдийся тем, что, с целью повышения точности измерения, он снабжен двумя связанными через формирователь и временной селектор с измерительным блоком дополнительными пьезопреобразователями, предназначенными для установки с двух сторон контролируемого издел ия на оси, перпендикулярной к установочной оси измерительных пьезопреобразователей.
