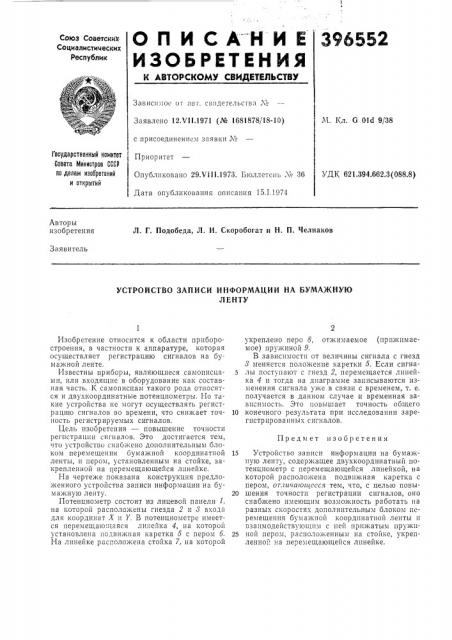

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советски>гСов1йалйстйческйх

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое oI;I»I. c»IIäåãåльства М

Л!. Кл. G Old 9/38

Заявлено 12.И1.1971 (№ 1681878/18-10) с присоединением заявки М

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

Приоритет

Опубликовано 29Х111.1973. Б|оллетспь ¹ 36

Дата опубликования описания 15.1.1974

УДК 621.394.662.3 (088.8) Авторы изобретения

Л. Г. Подобеда, Л. И. Скоробсгат и Н. П. Челнаков

Заявитель

УСТРОЙСТВО ЗАПИСИ ИНФОРМАЦИИ НА БУМАЖНУЮ

ЛЕНТУ

Предмет изобретения

Изобретение относится к области приборостроения, в частности к аппаратуре, которая осушествляет регистрацию сигналов на бумажной ленте.

Известны приборы, являющиеся самописцами, или входящие в оборудование как составная часть. К самописцам такого рода относятся и двухкоординатные потенциометры. Но такие устройства не могут осуществлять регистрацию сигналов во времени, что сии>кает точность регистрируемых сигналов.

Цель изобретения — повышение точности регистрации сигналов. Это достигается тем, что устройство снабжено дополнительным блоком перемещения бумажной координатной ленты, и пером, установленным на стойке, закрепленной на перемещающейся линейке.

На чертеже показана конструкция предло>кенного устройства записи информации на бумажную ленту.

Потенциометр состоит из лицевой панели I, на которой расположены гнезда 2 и 3 входа для координат Х и Y. В потенциометре имеется перемещаю паяся линейка 4, на которой установлена подвижная каретка 5 с пером б.

На линейке расположена стойка 7, на которой укреплено перо 8, от>кимаемое (прижнмаемое) пружиной 9.

В зависимости от величины сигнала с гнезд

8 меняется положение каретки 5. Если сигна5 лы поступают с гнезд 2, перемещается линейка 4 и тогда на диаграмме записываются изменения сигнала уже в связи с временем, т. е. получается в данном случае и временная зависимость. Это повышает точность общего

10 конечного результата при исследовании зарегистрированных сигналов.

15 Устройство записи информации на бумажную ленту, содержащее двухкоординатный потенциометр с перемещающейся линейкой, на которои расположена подвижная каретка с пером, от.гичагогггееся тем, что, с целью повы20 шения точности регистрации сигналов, оно снабжено имеющим возможность работать на разных скоростях дополнительным блоком Ilcремещения бумажной координатной ленты и взаимодействующим с ней прижатым IIpy>I

396552

С . " и, из си Е. Розаисв

Техред Т. Курилко

Редактор Т. Рыбалова

Корректор Е. Блкиикиа

Типо. и и:и, ир. Соитии я, 2

Заказ 3684,11 Изд. Л: 1 "12 Тираж 755 Псдиисиос

Ц11ИИПИ Государстис, i.îãî c:,iòè ië Ссиета . 1ииис-рои СССР ио делам пзсбпетсн:.й и открпiòiiii
