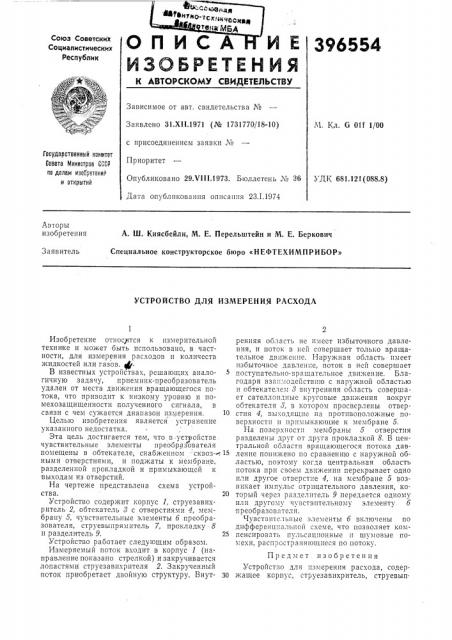

Реферат



И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕДЬСТВУ

Респу6пик

Зависимое от авт. свидетельства ¹

Заявлено 31.XII.1971 (¹ 1731770/18-10) с присоединением заявки ¹

Приоритет

Опубликовано 29.VIII.1973. Бюллетень ¹ 36

Дата опубликования описания 23.!.1974

Л!. Кл. G 011 1/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 681.121(088 8) Авторы изобретения

А. Ш. Киясбейли, М. Е. Перельштейн и М. E. Беркович

Специальное конструкторское бюро «НЕФТЕХИМПРИБОР»

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАСХОДА

Изобретение относится к измерительной технике и может быть использовано, в частности, для измерения расходов и количеств жидкостей или газов. ф

B известных устройствах, решающих аналогичную задачу, приемник-преобразователь удален от места движения вращающегося потока, что приводит к низкому уровню и помехозащищенности полученного сигнала, в связи с чем сужается диапазон измерения. 10

Целью изобретения является устранение указанного недостатка.

Эта цель достигается тем, что в уетуойстве чувствительные элементы преобразователя помещены в обтекателе, снабженном - сквоз--". 15 ными отверстиями, и поджаты к мембране, разделенной прокладкой и примыкающей к выходам из отверстий.

На чертеже представлена схема устройства. 20

Устройство содержит корпус 1, струезавихритель 2, обтекатель 8 с отверстиями 4, мембрану 5, чувствительные элементы б преобразователя, струевыпрямитель 7, прокладку 8 и разделитель 9. 25

Устройство работает следующим образом.

Измеряемый поток входит в корпус 1 (направление показано стрелкой) и закручивается лопастями струезавихрителя 2. Закрученный поток приобретает двойную структуру. Внут- 30 ренняя область пе имеет избыточного давления, и поток в ней совершает только вращательное движение. Наружная область имеет избыточное давление, поток в ней совершает поступательно-вращательное движение. Благодаря взаимодействшо с наружной областью и обтекателем 8 внутренняя область совершает сателлопдные круговые движения вокруг обтекателя 8, B котором просвсрлены отверстия 4, выходящие на противоположные поверхности и примыкающие к мембране 5.

На позерхности мембраны 5 отверстия разделены друг от друга прокладкой 8. B центральной ооластп вращающегося потока давление понижено по сравнению с наружной областью, поэтому когда центральная область потока при своем движении перекрывает одно или другое отверстие 4, на мембране 5 возникает импульс отрицательного давления, который через разделитель 9 передается одному или другому чувствительному элементу б преобразователя.

Чувствительные элементы б включены по дифференциальной схеме, что позволяет компенсировать пульсацпонные и шумовые помехи, распространяющиеся по потоку.

Предмет изобретения

Устройство для измерения расхода, содержащее корпус, струеза вихритель, струевып396554

3 4 5 о

9 6

Составитель Б. Розовская

Техрсд А. Камышникова

Корректор О. Тюрина

Редактор В. Левятов

Изд, № 1897 Тираж 755 Подписное

Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

З аказ 42И13

UHHHIIH

Типография, пр. Сапунова, 2 рямитель, обтекатель, установленный в потоке, и,преобразователь с мембраной, отличающееся тем, что, с целью увеличения диапазона измерения в обтекателе выполнены сквозные отверстия, в них размещены чувствительные элементы преобразователя, которые поджаты к мембране, а последняя разделена прокладкой и примыкает к выходам из отверстий.
