Устройство направления и стабилизации движущейся ленты

Устройство направления и стабилизации движущейся ленты

Иллюстрации

Показать все

Реферат

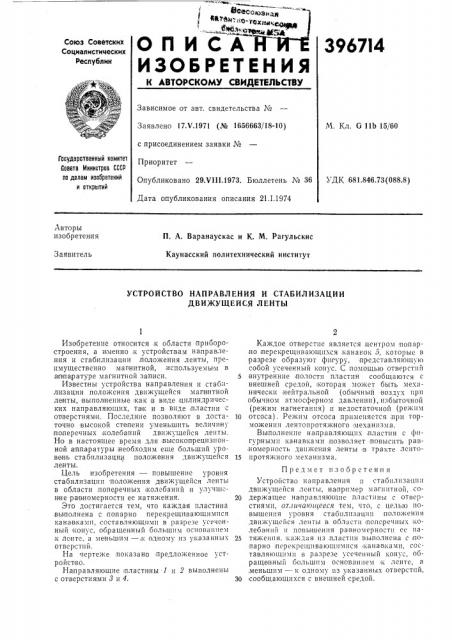

описАни

3967

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 17Х.1971 (№ 1656663f18-10) М. Кл. б 11Ь 15 60 с присоединением заявки K

Приоритет

Опубликовано 29.V111.1973. Бюллетень ¹ 36 УДК 681.846.73(088.8)

Дата опубликования описания 21.1.1974

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий

Авторы изобретения

П, А. Варанаускас и К. М. Рагульскис

Каунасский политехнический институт

Заявитель

УСТРОЙСТВО НАПРАВЛЕНИЯ И СТАВИЛ ИЗАЦИ И

ДВИЖУЩЕЙСЯ ЛЕНТЫ

Изобретение относится к области приооростроения, а именно,к устройствам направления и стабилизации .положения ленты, преимущественно магнитной, используемы и в а п па ратуре магнитной записи.

N3iBccTiHbI устройства направления и стаб:< лизации положения движущейся магнитной ленты, выполненные:как в виде цилиндрических направляющих, та к и .в виде пластин с отверстиями. Последние позволяют в достаточно высокой степени уменьшить величину поперечных колебаний движущейся ленты.

Но в настоящее время для высокопрецизпонной аппаратуры, необходим еще больший уровень стабилизации положения движущейся ленты.

Цель изобретения — повышение уровня стабилизации положения движущейся ленты в области,попе речных колебаний и улучшение равномерности ее натяжения.

Это достигается тем, что каждая пластина выполнена с попарно перекрещгевающимпся канавками, составляющими в разрезе усеченный конус, обращенный большим основанием к ле»тс, а мeiHьшим — z одному пз указaHных отверстий.

На чертеже показано предложенное устройствово.

На правляющие пластины I и 2 выполнены с отверстиями 3 и 4.

Каждое отверстие является центром попарно перекрещивающихся канавок э, ко Горые разрезе образуют фигуру, представляющую собой усеченный конус. С помощью отверстий внутренние полости пластин сообщаются с внешней средой, которая может быть механически .нейтральной (обычныи воздух прн обычном атмосферном давлении), избыточной (режим нагнетания) и недостаточной (режпм

10 отсоса). Режим отсоса прпмснястся,при торможении лентопротяжного .механизма.

Выполнение направляющих,пластин с фпгурнымп канавками позволяет повысить равномерность движения ленты в тракте лснто15 протяжного механизма.

Предмет изобретения

Устройство направления и стабилизации движущейся ленты, например мапппной, со20 держащее направляющие пластины с отверстиями, отличаю цееея тем, что, с целью Ilовышення уровня стабилизации,положения движущейся ленты в области поперечных колебаний и повышения равномерности ес на25 тякенпя. каждая из пластин выполнена с попарно перекрещпвающ1лмися канавками, составляющими в разрезе усеченный конус-, обращенный большим основанием к ленте, а ,меньшим — к одному пз указанных отверстий, 30 сообщающихся с внешней средой.

Редактор Т. Рыбалова

Составитель В, Бровкин

Техред Л. Грачева

Корректоры: Л, Корогод и А. Николаева

Заказ 3622/9 Изд. ¹ 1890 Тираж 576 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

Типографии, пр. Сапунова, 2
