Реферат



ЕА б х -»: >

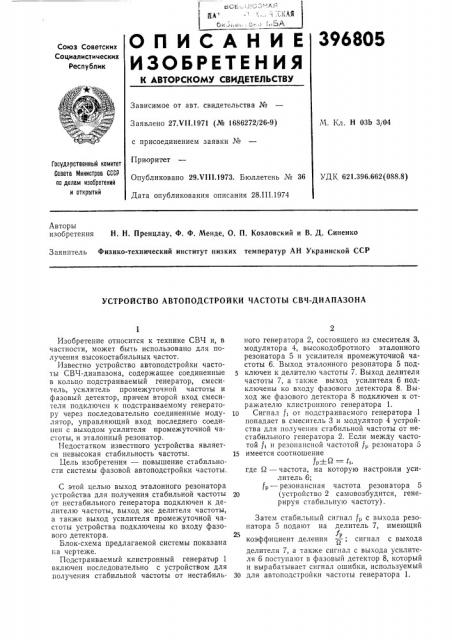

О П И С А Н И Е 396805

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 27.VII.1971 (№ 1686272/26-9) М. Кл. Н ОЗЬ 3j04 с присоединением заявки №

Приоритет

Опубликовано 29.VIII.1973. Бюллетень № 36 УДК 621.396.662(088.8)

Дата опубликования описания 28.Ш.1974

Государственный комитет

Саветв Министров СССР аа делам изобретений и открытий

Авторы изобретения Н. Н. Пренцлау, Ф. Ф. Менде, О. П. Козловский и В. Д. Синеико

Заявитель Физико-технический институт низких температур АН Украинской ССР

УСТРОЙСТВО АВТОПОДСТРОЙКИ ЧАСТОТЫ СВЧ-ДИАПАЗОНА

Изобретение относится к технике СВЧ и, в частности, может быть использовано для получения высокостабильных частот.

Известно устройство автоподстройки частоты СВЧ-диапазона, содержащее соединенные в кольцо подстраиваемый генератор, смеситель, усилитель промежуточной частоты и фазовый детектор, причем второй вход смесителя подключен к подстраиваемому генератору через последовательно соединенные модулятор, управляющий вход последнего соединен с выходом усилителя промежуточной частоты, и эталонный резонатор.

Недостатком известного устройства является невысокая стабильность частоты.

Цель изобретения — повышение стабильности системы фазовой автоподстройки частоты.

С этой целью выход эталонного резонатора устройства для получения стабильной частоты от нестабильного генератора подключен к делителю частоты, выход же делителя частоты, а также выход усилителя промежуточной частоты устройства подключены ко входу фазового детектора.

Блок-схема предлагаемой системы показана на чертеже.

Подстраиваемый клистронный генератор 1 включен последовательно с устройством для получения стабильной частоты от нестабильного генератора 2, состоящего из смесителя 3, модулятора 4, высокодобротного эталонного резонатора 5 и усилителя промежуточной частоты 6. Выход эталонного резонатора 5 подключен к делителю частоты 7. Выход делителя частоты 7, а также выход усилителя 6 подключены ко входу фазового детектора 8. Выход же фазового детектора 8 подключен к отражателю клистронного генератора 1.

10 Сигнал f от подстраиваемого генератора 1 попадает в смеситель 3 и модулятор 4 устройства для получения стабильной частоты от нестабильного генератора 2. Если между частотой f< и резонансной частотой f„5

15 имеется соотношение

f где з — частота, на которую настроили усилитель 6; р — резонансная частота резонатора 5

20 (устройство 2 самовозбудится, генерируя стабильную частоту).

Затем стабильный сигнал р с выхода резонатора 5 подают на делитель 7, имеющий

25 Ур коэффициент деления —; сигнал с выхода делителя 7, а также сигнал с выхода усилителя 6 поступают в фазовый детектор 8, который и вырабатывает сигнал ошибки, используемый

30 для автоподстройки частоты генератора 1.

396805

Составитель Э. Гилинская

Редактор Т. Ларина

Техред Т. Ускова

Корректор 3. Тарасова

Заказ 666/3 Изд. № 2005 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д 4,5

Типография, пр. Сапунова, 2

Относительная нестабильность частоты генератора 1 определяется нестабильностью резонатора 5. Действительно, флуктуация частоты /р полностью переносится на промежуточную частоту усилителя 6 устройства 2. В делителе же она делится на и, поэтому ее влияние на частоту подстраиваемого генератора

fp тоже ослабевает в и раз, где и= — „.

Предмет изобретения

Устройство автоподстройки частоты СВЧдиапазона, содержащее соединенные в кольцо подстраиваемый генератор, смеситель, усилитель промежуточной частоты и фазовый детектор, причем второй вход смесителя подключен к подстраиваемому генератору через последовательно соединенные модулятор, управляющий вход которого соединен с выходом усилителя промежуточной частоты, и эталонный резонатор, отличающееся тем, что, с целью увеличения стабильности частоты, вы10 ход упомянутого эталонного резонатора подключен ко второму входу фазового детектора через делитель частоты.
