Многоканальный допплеровский фильтр
Иллюстрации
Реферат

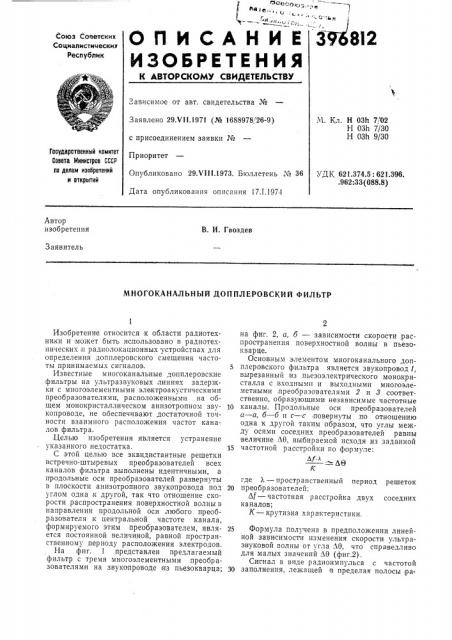

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Сокзз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
"-ависимое от авт. свидетельства №
М. Кл. Н 03h 7/02
Н 03h 7/30
Н 03h 9/30
Заявлено 29Х1!.1971 (№ 1688978 26-9) с присоединением заявки №
Приоритет
Опубликовано 29.VI II.1973. Бюллетень № 36
Дата опубликования описания 17 1.1974
Государственный комитет
Совета Министров СССР оо делам изобретений и открытий
УДК 621.374.5: 621.396..962:33(088.8) Автор изобретения
В. И. Гвоздев
Заявитель
МНОГОКАНАЛЬНЫИ ДОППЛЕРОВСКИИ ФИЛЬТР
Изобретение относится:к области радиотехники и может быть использовано в радиотехнических и радиолокационных устройствах для определения допплеровского смещения частоты принимаемых сигналов.
Известные многоканальные допплеровские фильтры на ультразвуковых линиях задержки с многоэлементными электроакустическими преобразователями, расположенными на оощем монокристаллическом анизотропном звукопроводе, не обеспечивают достаточной точности взаимного расположения частот каналов фильтра.
Целью изобретения является устранение указанного недостатка.
С этой целью все эквидистантные решетки встречно-штыревых преобразователей всех каналов фильтра выполнены идентичными, а продольные оси преобразователей развернуты в плоскости анизотропного звукопровода под углом одна,к другой, так что отношение скорости распространения поверхностной волны в направлении продольной оси любого преобразователя к центральной частоте .канала, формируемого этим преобразователем, является постоянной величиной, равной пространственному периоду расположения электродов.
На фиг. 1 представлен предлагаемый фильтр с тремя многоэлементными преобразователями на звукопроводе из пьезокварца; на фиг. 2, а, б — зависимости скорости распространения поверхностной волны в пьезокварце.
Основным элементом многоканального допплеровското фильтра является звукопровод1, вырезанный из пьезоэлектрического монокристалла с входными и выходными многоэлеметными,преобразователями 2 и 8 соответственно, образующими независимые частотные
10 каналы. Продольные оси преобразователей а — а, б — б и с — с повернуты по отношению одна к другой таким образом, что углы между осями соседних преобразователей равны величине ЛО, выбираемой исходя из заданной
l5 частотной расстройки по формуле: лил ЛЕ
К где Х вЂ” пространственный период решеток
20 преобразователей;
Af — частотная расстройка двух соседних каналов;
К в крутизна характеристики.
25 Формула получена в предположении линейной зависимости изменения скорости ультразвуковой волны от угла ЛО, что справедливо для малых значений ЛО (фиг.2).
Сигнал в виде радиоимпульса с частотой
30 заполнения, лежащей в пределах полосы ра396812 бочих частот, подается на вход электрически соединенных:входных преобразователей 2. На, выходных преобразователях 8, не имеющих между собой электрического контакта, поя вятся сигналы с различными аиплитудами. При этом наибольшую величину сигнал будет иметь на выходе преобразователя, для которого выполняется соотношение
VR (6) где V 0 — скорость распространения по верхностной,волны,в направлении 0;
f — частота настройки канала.
Предмет из обер етения
Многоканальный допплеровский фильтр,на ультразвуковых линиях задержки с многоэлемвнтными электроакустичеокими преобразователями, расположенными на общем монокристаллическом анизотропном звукопроводе, отличаюи ийся тем, что, с целью увеличения точ5 ности взаимного расположения частот каналов фильтра, все эк видистантные решетки |встречно-штыревых преобразователей всех, каналов фильтра выполнены и|дентичными, а продоль,ные оси преобразователей развернуты в плос10 кости анизотропного звукопровода под углом одна к другой, та к что отношение скорости распространения поверхностной волны в направлении продольной оси любого преобразователя к центральной частоте канала, форми15 руемого этим преобразователем, является постоянной величиной, равной пространственному периоду расположения электродов.
396812 аЗ00
Зга0
Эт00
Я0 б0 30 0 30 60 90 8 зрак
У—
/Ч сел
Зг00
-90 -60 — 0 0 "0 бО 90 В рад
Фиг. 2
