Реферат



№ 397О5

Класс 89 g, 1

АВТОРСКОЕ СВИЙЕ

ТЕКИЕ

О Т1 И С Н Н И Е способа распиловки сахарных голов.

К авторскому свидетельству Г. Г. Гилелье и A. В. Иоренман, заявленному

27 июля 1932 года (спр. о перв. № 113259).

0 выдаче авторского свидетельства опубликовано 31 октября 1934 года.

Предмет изобретения.

Эксперт и редактор Д. С. Юделевпч

Тип. „Печ. Труд". Зак. 1810 — 200 (324) 1

Применяемые для распиловки сахар- ных,голов пилы дают большой процент отходов (пропила), вследствие необходимости развода пил. Предлагаемое изобретение ставит себе целью уменьшение количества отходов при распиловке сахарных голов и сводится к замене обычной бесконечной ленточной пилы проволокой соответствующей толщины.

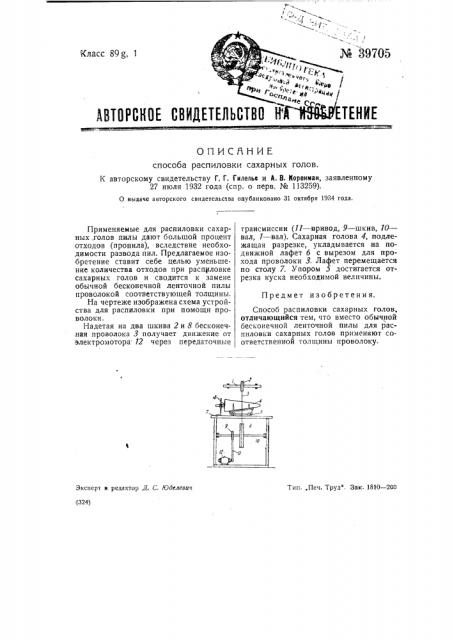

На чертеже изображена схема устройства для распиловки при помощи проволоки.

Надетая на два шкива 2 и 8 бесконечная проволока 3 получает движение от электромотора 12 через передаточные трансмиссии (11 нривод, 9 — шкив, 1О— вал, 1 вал). Сахарная голова 4, подлежащая разрезке, укладывается на подвижной лафет 6 с вырезом для прохода проволоки 3. Лафет перемещается по столу 7. Упором 5 достигается отрезка куска необходимой величины.

Способ распиловки сахарных голов, отличающийся тем, что вместо обычной бесконечной ленточной пилы для распиловки сахарных голов применяют соответственной толгцины проволоку.
