Реферат



СЦИНТИЛЛЯЦИОННЫЙ БЛОК ДЕТЕКТИРОВАНИЯ АЛЬФА- И БЕТА-ИЗЛУЧЕНИЙ, содержащий детектор, кольцо с закрепленной на нем светозащитной пленкой, фотоумно>&хитель, кожух, средства для крепления детектора и кольца к кожуху, о т л и ч а ющ и и с я тем, что, с целью повы-шения надежности светозащиты, упрощения технологии сборки и контроля блока детектирования, кольцо вьтолнено в виде оправки Z -образной формы, внутренняя поверхность которой и сопрягакндаяся с ней боковая поверхность детектора выполнены конусными, причем углы уклона сопрягающихся поверхностей равны и каждый из них не превышает угла самоторможения, больший торцовый фланец оправки равен максимальному диаметру детектора в зоне крепления его к кожуху, а светозащитная пленка закреплена на меньшем торцовом фланце.

ССНОЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

073 А (19) (11) 3(51) 4 01 Т 1/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

RO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 1647870/26-25 (22) 26.04.71 (46) 30.10.83. Бил.Р40 (72) A.N. Радыванвк, 10.Д.. Бубнов и Е.П. Варгин (53) 532.1.074.3(088.8) (54)(57) СЦИНТИЛЛЯЦИОННЫЙ БЛОК ДЕTEKTHPQBAHHR АЛЬФА- И БЕТА-ИЗЛУЧЕНИЙ, содержащий детектор, кольцо с закрепленной на нем светозащитной пленкой, фотоумножитель, кожух, средства для крепления детектора и кольца к кожуху, о т л и ч а вшийся тем, что, с цельр) повышения надежности светозащиты, упрощения технологии сборки и контроля блока детектирования, кольцо выполнено в виде оправки Z -образной формы, внутренняя поверхность которой и сопрягающаяся с ней боковая поверхность детектора выполнены конусными, причем углы уклона сопрягающихся поверхностей равны-и каждый из них не превышает угла самоторможения, больший торцовый фланец оправки равен максимальному диаметру детектора в зоне крепления его к кожуху, а светозащитная пленка закреплена на меньшем торцовом фланце.

397073

Изобретение относится к устройствам регистрации радиактивного излучения и может быть использовано, в частности, для регистрации альфаи бета-излучений. .В сцинтилляционных блоках детекти- 5 рования светозащита детектора -при наличии внешнего света обязательна.

Важно, чтобы свет, пропускаемый сцинтиллирующим вецеством, был отделен от окружающего внешнего света. С этой 10 целью детектор со стороны сцинтиллирующего вещества закрывают светозацитным экраном.

Известно несколько способов светозащиты, применяемых в сцинтилляцион- 5 ных блоках детектирования, например путем нанесения на сцинтиллятор нескольких слоев алюминиэированной пластмассы достаточно большой толщины методом распыления при воздействии во- -2О дяного пара, либо последовательного нанесения на сцинтиллятор нескольких слоев прозрачной пластмассы с алюминиевым наполнителем, растворенных в специальных растворах, либо непосредственного нанесения на фотоумножитель друг за другогл сцинтиллирующего отражающего и светозащитного слоев, причем последний наносится испарением в вакууме.

Однако детекторы, выполненные такими способами, не ремонтоспособны.

Для их изготовления требуется специальное оборудование и сло><ные технологические процессы. Кроме того, конструкция блоков детектирования ус-З5 ложняется при использовании фотоумножителей с непосредственным нанесени ем сцинтиллируюцего отражающего и светозащитного слоев.

Примером более простого выполнения40 светозащиты детектора в сцинтилляционных блоках детектирования является светозащита из двух слоев металлизированной (5-10 мк) полиэтилентерефталатной пленки. 45

Пленку закрепляют на плоском тонком (до 1 им ?кольце и устанавливают через. резиновую прокладку (манжету) на детектор. Пленку прижимают к детектору шайбой с помощью накидной гай-5О ки, которую навинчивают на кожух блока детектирования (датчика ). Плен- ку можно разместить и в корпусе (контейнере ), в этом случае она прижимается к детектору с помощью завальцовки. Вместо шайбы обычно используют защитную сетку, предохраняюцую пленку от механических повреждений и радиоактивных загрязнений.

Однако и такая конструкция светозащиты имеет существенные недостатки. 60

Из-за малой жесткости кольца светозащитный экран (пленка ) часто рвется.

Увеличение же толщины кольца значительно ухудшает эффективность регистрации вследствие удаления источника g5 излучения от сцинтиллирующего слоя детектора.

Кроме того, требуется высокая точность изготовления деталей, осуществляюцих светоза „иту, детектора, и их фиксация при сборке блока детектирования, в результате усложняется конструкция детектора и узла его присоединения из-за установки штифтов, выполнения пазов и отверстий в деталях детектора и светозащиты, а также герметизация блока детектирования.

В процессе сборки детектора при затяжке накидной гайки и значительной деформации резиновой прокладки (манжеты) на светозащитном экране (пленке ) могут появиться дефекты из-за местных разрывов напыленного слоя алюминия, как правило на периферии, в области перехода с одной поверхности на другую.

При такой конструкции необходим и двойной контроль качества светозащитного экрана: до и после установки его с детектором в блок детектирования, а такие требуется длительное время для отыскания мелких, не видимых глазом, дефектов в светозащитном экране, установленном с детектором в блок детектирования.

Цель изобретения — повышение надежности светозащиты, упрощение технологии сборки и контроля блока детектирования.

Это достигается тем, что в предлагаемом сцинтилляционном блоке детектирования, содержащем детектор, кольцо с закрепленной на нем светозащитной пленкой, фотоумножитель, кожух, средства для крепления детектора и кольца к кожуху, кольцо представляет собой оправку Z --образной формы, внутренняя боковая поверхность которой и сопрягающаяся с ней боковая поверхность детектора выполнены конусными. При этом углы наклона сопрягаюцихся поверхностей равны и каждый из них не превышает угла самоторможения. Больший торцовый фланец оправки равен максимальному диаметру детектора в зоне крепления его к кожуху, а светозащитная пленка закреплена на меньшем торцовом ф»анце

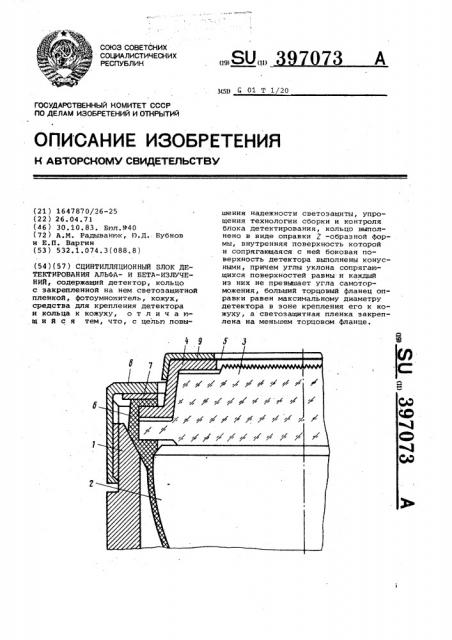

На чертеже показана в разрезе часть сцинтилляционного блока детектирования альфа-излучения - узел светозащиты и крепления детектора к кожуху блока детектирования.

В кожухе 1 блока детектирования установлен фотоумножитель 2, к фотокатоду которого притерт детектор 3 со светосоставом 7п5(Я ) . На детекторе установлена оправка 4 с наклеенной на нее металлизированной полиэтилентерефталатной пленкой 5. На фланцы детектора и оправки надета эластичная П -образная манжета б, которая может иметь также удлинен397073

Редактор Е. Дайг Техред В.Далекорей Корректор М. Демчик

Заказ 8155/4 Тираж 710 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ную часть, плотно надеваемую на ФЭУ.

Через шайбу 7 гайкой 8 .детектор и оправка крепятся к кожуху блока детектирования. От механических повреждений светозащитную пленку предохраняет кольцо 9, которое устанавливается на оправку. Это кольцо может быть снабжено защитной сеткой °

Сопрягающиеся боковые поверхности детектора и оправки выполнены конусными с углом уклона, не превышающим угол самоторможения. Такое соединение деталей позволяет предохранить оправку от проворота при затягивании гайки н отказаться от фиксаторов в виде штифтов и отверстий в этих деталях.
