Реферат

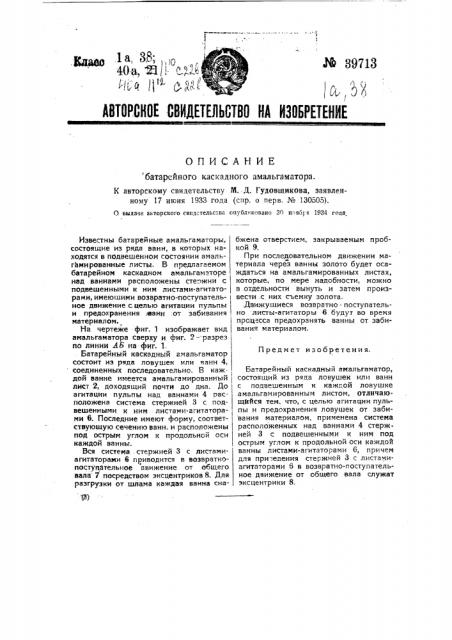

Д,-д )t tk Йг, АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ батарейного каскадного амальгаматора.

К авторскому свидетельству М..Д. Гудовщикова, заявленному 17 июня 1933 года (спр. о перв. № 130505).

О выдаче авторского свндстельства оп бдкковано ЗП н .яо1 я 1934 года

Предмет изобретения

Известны батарей ные ам аль га ма торы, состоящие из ряда ванн, в которых находятся в подвешенном состоянии амальгамированные листы. В предлагаемом батарейном каскадном амальгам аторе над ваннами расположены степжни с подвешенными к ним листами-агитаторами, имеющими возвратно-поступательное движение с.целью агитации пульпы и предохранения яаанн;от забивания материалом.

На чертеже фиг. 1 изображает вид амальгаматора сверху и фиг. 2- разрез по линии ЯБ на фиг. 1.

Батарейный каскадный амальгаматор состоит из ряда ловушек или ванн 4, соединенных последовательно. В каждой ванне имеется амальгамированный лист 2, доходящий почти до дна. До агитации пульпы над ваннами 4 расположена система стержней 3 с подвешенными к ним листамк-агитаторами 6. Последние имеют форму, соответствующую сечению ванн. и расположены под острым углом к продольной оси каждой ванны.

Вся система . стержней 3 с листамиагитаторами 6 приводится в возвратнопоступательное движение от общего вала 7 посредством эксцентриков 8. Для разгрузки от шлама каждая ванна снабжена отверстием, закрываемым пробкой 9.

При последовательном движении материала через ванны золото будет осаждаться на амальгамированных листах, которые, по мере надобности, можно в .отдельности вынуть и затем произвести .с них съемку золота. .Движушиеся возвратно - поступательно листы-агитаторы 6 будут во время проц сса предохранять ванны от забивания материалом.

Батарейный каскадный амальгаматор, состоящий из ряда ловушек или ванн с подвешенным к кажа,ой ловушке амальгамированным листом, отличающИЙся тем, что, с целью агитации пульI пы и предохранения ловушек от забивания материалом, применена система расположенных над ваннами 4 стерж-! ней 3 с подвешенными к ним под острым углом к продольной оси каждой ванны листами-агитаторами 6, причем для приведения стержней 3 с листамиагитаторами 5 в возвратно-поступательное движение от общего вала служат эксцентрики 8.

Е авторскому свидетельству M. Д. Гудовщикова № 39718

Эксперт Н, Н. Котляр

Редактор И. Ф. Альтшулер
