Способ регулирования рабочего тока полуцепей биполярной электро-передачи постоянного тока

Патент 397135

Авторы

Иллюстрации

Показать все

Реферат

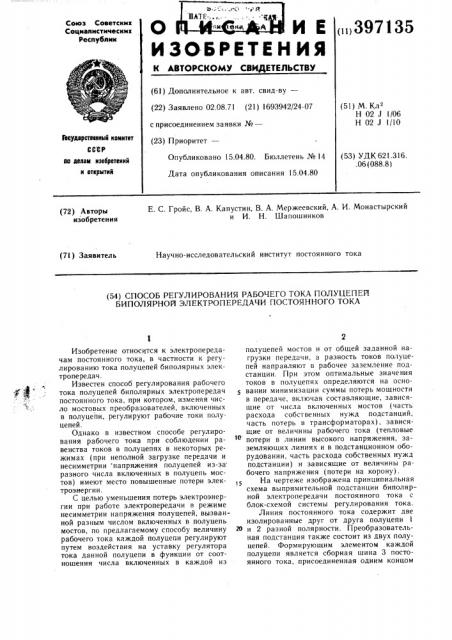

ПАЛ! ... о ::и тфке. Д

Союз Советскик

Социалистическин

Республик (»)397135

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф (61) Дополнительное к авт. свид-вувЂ” (22) Заявлено 02.08.71 (21) 1693942/24-07 с присоединением заявки №вЂ” (23) ПриоритетвЂ” (51) М. Кл

Н 02 J !/06

Н 02 J 1/10

Государственный комитет

СССР

Опубликовано !5.04.80. Бюллетень № 14

Дата опубликования описания 15.04.80 (53) УДК 621.316..06 (088.8) до делам нзооретеннй н открытий

Е. С. Гройс, В. А. Капустин, В. А. Мержеевский, А. И. Монастырский и И. Н. Шапошников (72) Авторы изобретения (71) Заявитель

Научно-исследовательский институт постоянного тока (54) СПОСОБ РЕГУЛИРОВАНИЯ РАБОЧЕГО ТОКА ПОЛУЦЕПЕЙ

БИПОЛЯРНОЙ ЭЛЕКТРОПЕРЕДАЧИ ПОСТОЯННОГО ТОКА

Изобретение относится к электропередачам постоянного тока, в частности к регулированию тока полуцепей биполярных электропередач.

Известен способ регулирования рабочего тока полуцепей биполярных электропередач постоянного тока, при котором, изменяя число мостовых преобразователей, включенных в полуцепи, регулируют рабочие токи полуцепей.

Однако в известном способе регулирования рабочего тока при соблюдении равенства токов в полуцепях в некоторых режимах (при неполной загрузке передачи и несимметрии напряжения полуцепей из-за разного числа включенных в полуцепь мостов) имеют место повышенные потери электроэнергии.

С целью уменьшения потерь электроэнергии при работе электропередачи в режиме несимметрии напряжения полуцепей, вызванной разным числом включенных в полуцепь мостов, по предлагаемому способу величину рабочего тока каждой полуцепи регулируют путем воздействия на уставку регулятора тока данной полуцепи в функции от соотношения числа включенных в каждой из полуцепей мостов и от общей заданной нагрузки передачи, а разность токов полуцепей направляют в рабочее заземление подстанции. При этом оптимальные значения токов в полуцепях определяются на основании минимизации суммы потерь мощности в передаче, включая составляющие, зависящие от числа включенных мостов (часть расхода собственных нужд подстанций, часть потерь в трансформаторах), зависящие от величины рабочего тока (тепловые о потери в линии высокого напряжения, заземляющих линиях и в подстанционном оборудовании, часть расхода собственных нужд подстанции) и зависящие от величины рабочего напряжения (потери на корону).

На чертеже изображена принципиальная схема выпрямительной подстанции биполярной электропередачи постоянного тока с блок-схемой системы регулирования тока.

Линия постоянного тока содержит две изолированные друг от друга полуцепи

20 и 2 разной полярности. Преобразовательная подстанция также состоит из двух полуцелей. Формирующим элементом каждой полуцепи является сборная шина 3 постоянного тока, присоединенная одним концом

397135

3 через линейный реактор 4 к одной из полуцепей 1 (или 2) линии, а другим вЂ” к средней точке 5 преобразовательной подстанции. В состав полуцепи входят также присоединенные к соответствующей обходной шине вентильные мосты 6 и подсоединенные с ними преобразовательные трансформаторы 7.

Система полюсных разъединителей 8 и шунтирующих аппаратов 9 дает возможность включить в работу все или часть вентильных мостов 6. Одновременно могут быть присоединены или отсоединены от шин

10 переменного тока преобразовательные трансформаторы 7 при помощи выключателей 11.

Средняя точка 5 преобразовательной подстанции через заземляющую линию 12 присоединена к рабочему заземлению 13. Блок

14, управляемый автоматически регулятором мощности или вручную, передает в блок 15 информацию о заданной мощности. В блоке 15 на основании данных о положении шунтирующих аппаратов 9, т. е. о количестве включенных в работу мостов каждой полуцепи, определяется по заданной программе оптимальная установка тока для каждой полуцепи в отдельности, которая передается регуляторам тока полуцепей. Общий на каждую полуцепь регулятор 16 тока регулирует моменты подачи управляющих импульсов на все мосты полуцепи путем сравнения заданной уставки тока с показаниями измерительного трансформатора 17 тока.

На схеме показан вариант, когда в полуцепь 1 включены три моста, а в полуцепь 2вЂ” один. При заданной нагрузке передачи и выбраннсм числе мостов в полуцепях оптимальные значения рабочих токов J> и Jq полуцепей определяют по специальноЙ программе на основании минимизации потерь в оборудовании подстанций, линии передачи и заземляющих линий (при указанном соотношении мостов в полуцепях J )Jq), а разность токов J вЂ” Jq поступает через заземлящую линию 12 в рабочий заземлитель

13 и далее через землю к другой подстанции.

Использование изобретения при эксплуатации многомостовых биполярных электропередач постоянного тока может дать су

Формула изобретения

Способ регулирования рабочего тока полуцепей биполярной электропередачи постоянного тока, при котором, изменяя число мостовых преобразователей, включенных в полуцепи, регулируют рабочие токи полуцепей, отличающийся тем, что, с целью уменьшения потерь электроэнергии при работе электропередачи в режиме несимметрии напряжения полуцепей, вызванной разным числом включенных в полуцепь мостов, величину рабочего тока каждой полуцепи регулируют путем воздействия на уставку регулятора тока данной полуцепи в функции от соотношения числа включенных в каждой из полуцепей мостов и от общей заданной нагрузки передачи, а разность токов полуцепей направляют в рабочее заземление подстанции, причем величину уровня рабочего тока в каждой полуцепи регулируют по условию минимизации суммы составляющих потерь мощности в передаче, зависящих от числа включенных мостов, от величины рабочего тока и от величины раИ бочего напряжения полуцепей.
