Валкообразователь к разбрасывателю удобрений из куч

Валкообразователь к разбрасывателю удобрений из куч

Иллюстрации

Показать все

Реферат



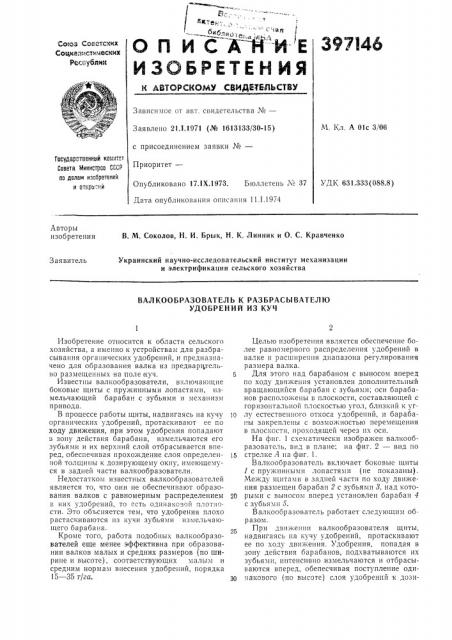

Зависимое от авт. свидетельства №вЂ”

М. Кл. А 01с 3/06

Заявлено 2ll.1.1971 (№ 1613133/30-15) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 17.1Õ.1973. Бюллетень М 37

Дата опубликования описания 11.1.1974

Государственный на:;нтот

Совета Министров СССР аа делам изобретений н открытий

УДК 631.333(088.8) Авторы изобретения

В. М. Соколов, H. И. Брык, H. К. Линник и О. С. Кравченко

Украинский научно-исследовательский институт механизации и электрификации сельского хозяйства

Заявитель

ВАЛКООБРАЗОВАТЕЛЪ К РАЗБРАСЫВАТЕЛЮ

УДОБРЕНИЙ ИЗ КУЧ

Изобретение относится к области сельского хозяйства, а именно к устройствам для разбрасывания органических удобрений, и предназначено для образования валка из предварительно размещенных на поле куч.

Известны валкообразователи, включающие боковые щиты с пружинными лопастями, измельчающий барабан с зубьями и механизм привода.

В процессе работы щиты, надвигаясь на кучу органических удобрений, протаскивают ее по ходу движения, при этом удобрения попадают в зону действия барабана, измельчаются его зубьями и их верхний слой отбрасывается вперед, обеспечивая прохождение слоя определенной толщины к дозирующему окну, имеющемуся в задней части валкообразователя.

Недостатком известных валкообразователей является то, что они не обеспечивают образования валков с равномерным распределением в них удобрений, то есть одинаксзой .плотности. Зто объсняется тем, что удобрения плохо растаскиваются из кучи зубьями измельчающего барабана.

Кроме того, работа подобных валкообразователей еще менее эффективна при образовании валков малых и средних размеров (по ширине и высоте), соответствующих малым и средним нормам внесения удобрений, порядка

15 — 35 т/га.

Целью изобретения является обеспечение более равномерного распределения удобрений в валке и расширения диапазона регулирования размера валка.

5 Для этого над барабаном с выносом вперед по ходу движения установлен дополнительный вращающийся барабан с зубьями; оси барабанов расположены в плоскости, составляющей с горизонтальной плоскостью угол, близкий к уг10 лу естественного откоса удобрений, и барабаны закреплены с возможностью перемещения в плоскости, проходящей через пх оси.

На фиг. 1 схематически изображен валкообразоватсль, вид в плане; на фиг. 2 — вид по

is стрелке А на фиг. 1.

Валкообразователь включает боковые щиты

1 с пружинными лопастями (не показаны).

Между щит"ì.è в задней части по ходу движения размещен барабан 2 с зубьями 8, над кото20 рыми с выносом вперед установлен барабан 4 с зубьями 5.

Валкообразователь работает следующим образом.

При движении валкообразователя щиты, надвигаясь на кучу удобрений, протаскивают ее по ходу движения. Удобрения, попадая в зону действия барабанов, подхватываются их зубьями, интенсивно измельчаются и отбрасываются вперед, обепесчивая поступление одиЗр .iàкового (по высоте) слоя удобрений к дозн397146

5 диР Л

Гф

Составитель В. Волков

Техред Т, Миронова

Корректор Н. Аук

Редактор E. Сотник

Заказ 889 Изд. № 999 Тираж 523 Подписное

ЦНИИПИ Государственного комитета Совета- Министров СССР ио делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4, 5

Типография ¹ 24 Союзполиграфпрома, Москва, 12!019, ул. Маркса — Энгельса, 14 рующему окну, проходя через которое, они формируются в валок. Благодаря наличию верхнего барабана и выносу его вперед по ходу движения относительно нижнего барабана осуществляется лучшее измельчение удобрений, перемещение лишней массы с учетом угла естественного относа их (в куче), вследствие чего происходит разгрузка зоны дозирующего окна и повышается равномерность поступления удобрений в окно, что в свою очередь, способствуег получению валка одинаковой плотности.

Для улучшения растаскивания удобрений из куч барабанам придают различные окружные скорости. Барабаны установлены с возмогжностью их перемещения по раме 6, которая регулирует высоту слоя, поступающего к дозирующему окну.

При необходимости барабанам задают вращение по ходу движения валкообразователя сверху вниз.

Предмет изобретения

1. Валкообразователь к разбрасывателю удобрений из куч, включающий боковые щиты с пружинными лопастями, измельчающий барабан с зубьями и механизм привода, отличающийся тем, что, с целью более равномерного распределения удобрений в валке и расширения диапазона регулирования размера валка, над барабаном с выносом вперед по ходу движения установлен дополнительный вращающийся барабан с зубьями.

2. Валкообразователь по п. 1, отличающийся тем, что оси барабанов расположены в плоскости, составляющей с горизонтальной плоскостью угол, близкий к углу естественного откоса удобрений.

3. Балкообразователь цо п. 1, отличающийся тем, что барабаны закреплены с возможностью перемещения в плоскости, проходящей

2р через их оси.
