Реферат

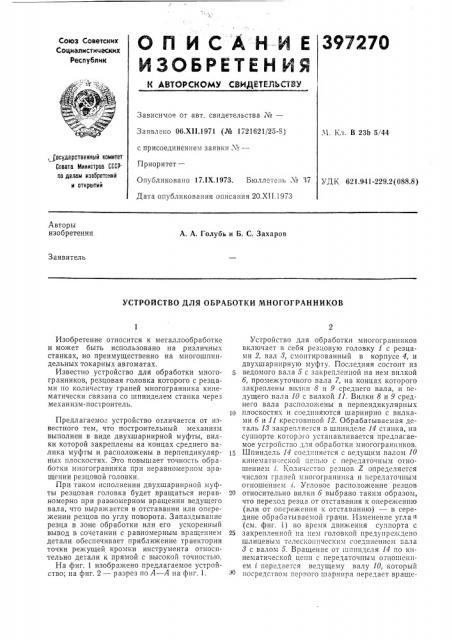

Союз Советских

Социалистических

Республик

И ЛВтО СКОМ СаИДатИЛЬСТЮ

Зависимое от авт. свидетельства ¹â€”

Заявлено 06.Х11.1971 (№ 1721621/25-8) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 17.1Х.1973. Бюллетень ¹ 37

Дата опубликования описания 20.XI I.1973

М. Кл. В 23b 5144, государственный комитет

Совета 1йинистров СССРоо делам изооретеннй и открытий

УДК 621.941-229.2(088.8) Авторы изобретения

А. А. Голубь и Б. С. Захаров

Заявитель

УСТРОЙСТВО ДЛЯ ОБРАБОТКИ МНОГОГРАННИКОВ

Изобретение относится к металлообработке и может быть использовано на ризличных станках, но преимущественно на многошпиндельных токарных автоматах.

Известно устройство для обработки многогранников, резцовая головка которого с резцами по количеству граней многогранника кинематически связана со шпинделем станка через механизм-построитель.

Предлагаемое устройство отличается от известного тем, что построительный механизм выполнен в виде двухшарнирной муфты, вилки которой закреплены на концах среднего валика муфты и расположены в перпендикулярных плоскостях. Это повышает точность обработки многогранника при неравномерном вращении резцовой головки.

При таком исполнении двухшарнирной муфты резцовая головка будет вращаться неравномерно при равномерном вращении ведущего вала, что выражается в отставании или опережении резцов по углу поворота. Запаздывание резца в зоне обработки или его ускоренный вывод в сочетании с равномерным вращением детали обеспечивает приближение траектории точки режущей кромки инструмента относительно детали к прямой с высокой точностью.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — разрез по А — А на фиг. 1.

Устройство для обработки многогранников включает в себя резцовую головку 1 с резцами 2, вал 8, смонтированный в корпусе 4, и двухшарнирную муфту. Последняя состоит из ведомого вала 5 с закрепленной на нем вилкой

6, промежуточного вала 7, на концах которого закреплены вилки 8 и 9 среднего вала, и ведущего вала 10 с вилкой 11. Вилки 8 и 9 среднего вала расположены в перпендикулярных

)Q плоскостях и соединяются шарнирно с вилками 6 и 11 крестовиной 12. Обрабатываемая деталь 18 закрепляется в шпиндече 14 станка, на суппорте которого устанавливается предлагаемое устройство для обработки многогранников.

15 Шпиндель 14 соединяется с ведущим валом 10 кинематичсской цепью с передаточным отношением i. Количество резцов Z определяется числом граней многогранника и передаточным отношением, Угловое расположение резцов

20 относительно вилки 6 выбрано таким образом, что переход резца от отставания к опережению (или от опережения к отставанию) — в середине обрабатываемой грани. Изменение угла (см. фиг. 1) во время движения суппорта с

25 закрепленной на нем головкой предупреждено шлицевым телескопическим соединением вала

3 с валом 5. Вращение от шпинделя 14 по кпнематической цепи с передаточным отношением i передается ведущему валу 10, который посредством первого шарнира передает враще397270

Г

à — 1 .И,г

Фиг ) Ри1 Я

Составитель Л. Оболенская

Текред Т, Курилко Корректор В. Брыксина

Рсдактор С. Титова

Заказ 888. ¹ 998. Тираж 888. Подписное.

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д, 4,, 5

Типография ¹ 24 Союзполиграфпрома, Москва, 121019, ул. Маркса — Энгельса, 14 ние промежуточному валу 7, при этом вращение промежуточного вала будет неравномерным. 1-"еравномерность вращения вала 7 усиливается (увеличивается) вторым шарниром, соединяющим вал 7 с валом 5, вращающим резцовую головку.

Предмет изобретения

Устройство для обработки многогранников, резцовая головка которого с резцами по количеству граней многогранника кинематически связана со шпинделем станка через механизмпостроитель, отличающееся тем, что, с целью повышения точности обработки многогранника при неравномерном вращении резцовой головки, построительный механизм выполнен в виде двухшарнирной муфты, вилки которой закреплены на концах среднего валика муфты и расположены в перпендикулярных плоскостях.
