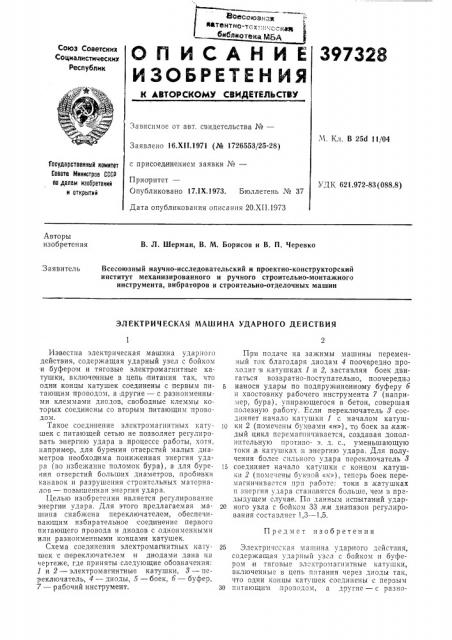

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

397328

Зависимое от авт. свидетельства №вЂ”.Ч. Кл. В 25d 11/04

Заявлено 16.XII.1971 (№ 1726553/25-28) с присоединением заявки №вЂ”

Гасударственный комитет

Совета Министров СССР ао делам изобретений и открытий

Приоритет—

Опубликовано 17.1Х.1973. Бюллетень № 37

УДК 621.972-83 (088.8) Дата опубликования описания 20.XII.1973

Авторы изобретения

В. Л. Шерман, В. М. Борисов и В. П. Черевко

Всесоюзный научно-исследовательский и проектно-конструкторский институт механизированного и ручного строительно-монтажного инструмента, вибраторов и строительно-отделочных машин

Заявитель

ЭЛЕКТРИЧЕСКАЯ МАШИНА УДАРНОГО ДЕЙСТВИЯ

Предмет изобретения

Известна электрическая машина ударного действия, содержащая ударный узел с бойком и буфером и тяговые электромагнитные катушки, включенные в цепь питания так, что одни концы катушек соединены с первым питающим проводом. а;другие — с разноименными клеммами диодов, свободные клеммы которых соединены со BTopbIM питающим проводом.

Такое соединение электромагнитных катушек с питающей сетью не позволяет регулировать энергию удара в процессе работы, хотя, напримвр, для бурения отверстий малых диаметров необходима пониженная энергия удара (во избежание поломок бура), а для бурения отверстий больших диаметров, проби вки канавок и разрушения строительных материалов — повышенная энергия удара.

Целью изобретения является регулирование энерги и удара. Для этого предлагаемая машина снабжена переключателем, обеспечи-вающим избирательное соединение первого питающего провода и диодов с .одноименными или разноименными концами катушек.

Схема соединения электромагнитных катушек с переключателем и диодами дана на чертеже, где приняты следующие обозначения:

1 и 2 — электромагнитные катушки, 8 — переключатель, 4 — диоды, 5 — боек, б — буфер, 7 — р а б оч и и ин с тру мент.

При подаче на зажимы машины переменный ток благодаря диодам 4 поочередно проходит в катушках 1,:и 2, заставляя боек двигаться возвратно-поступательно, поочередно

5 нанося удары по подпружиненному буферу б и хвостовику рабочего инструмента 7 (напри;Iep, бура), упирающегося в бетон, совершая полезную работу. Если переключатель 8 соединяет начало катушки 1 .с началом катушI0 ки 2 (помечены буквами «н»), то боек за,каждый цикл перемагничивается, создавая дополнительную противо- э. д. с., уменьшающую токи в катушках и энергию удара. Для получения более сильного удара переключатель 8

|5 соединяет начало катушки с концом,катушки 2 (помечены б квоЙ «к»), Ten =pb боек перемагничивается при работе: токи в,катушках и энергия удара становятся больше, чем в предыдущем случае. По данным испытаний удар20 ного узла с бойком 33 мм диапазон регулирования составляет 1,3- — 1,5.

25 Электрическая машина ударного действия, содержащая ударный узел с бойком и буфером и тяговые электромагнитные катушки, включенные в цепь и:|тания через диоды так, что одни концы катушек соединены с первым

30 питающим прозодом, а другие — с разно397328

Составитель О. Грязнова

Техред Л. Богданова

Корректор А. Дзесова.

Редактор В. Дибобес

Заказ № 893 Изд. № 1 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская иаб., д. 4/5

Типография № 24 Союзполиграфпрома, Москва, 121019, ул. Маркса — Энгельса, 14 именными клеммами диодов, свободные клеммы KQTopbIx соединены со вторым питающим проводом, отлича ощаяся тем, что, с целью регулирования энергии удара, она снабисена перекл!очателем, обеспечивающим избирательное соединение первого питающего провода и диодов с одноименными или разноименными концами катушек.
