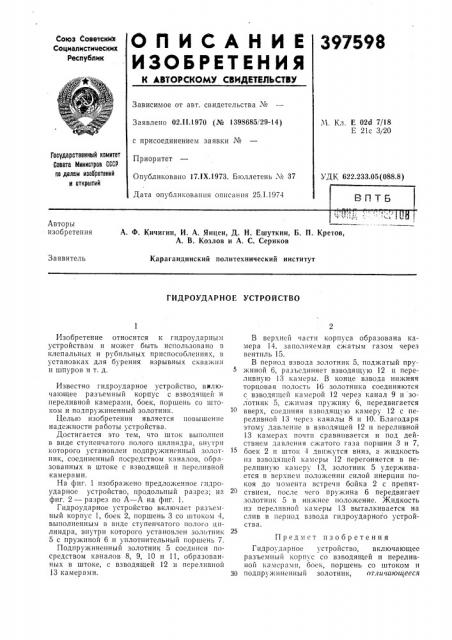

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

397598

Союз оветски1 .

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 02.11.1970 (№ 1398685i29-14) с присоединением заявки №

Приоритет

Опубликовано 17.1Х.1973, Бюллетень ¹ 37

Дата опубликования описания 25.1.1974

М. Кл. E 02d 7/18

E 21с 3/20

Государственный комитет

Совета Министров СССР по делам иэооретений н открытий

УДК 622.233.05 (088.8) ВПТБ

Авторы изобретения

А. Ф. Кичигин, И. А. Янцен, Д, Н. Ешуткин, Б. П. Кретов, А. В. Козлов и А. С. Сериков

Заявитель

Карагандинский политехнический институт

ГИДРОУДАРНОЕ УСТРОЙСТВО

Изобретение относится к гидр оуда рным устройствам и может быть использовано в клепальных и рубильных приспособлениях, в установках для бурения взрывных скважин и шпуров и т. д.

Известно гидроударное устройство, включающее разъемный корпус с взводящей и переливной камерами, боек, поршень со штоком и подпружиненный золотник.

Целью изобретения является повышение надежности работы устройства.

Достигается это тем, что шток выполнен в виде ступенчатого полого цилиндра, ьнутри которого установлен подпружиненный золотник, соединенный посредством каналов, образованных в штоке с взводящей и персливной камерами.

На фиг. 1 изображено предложенное гидроударное устройство, продольный разрез; на фиг. 2 — разрез по А — А на фиг. 1.

Гидроударное устройство включает разъемный корпус 1, боек 2, поршень 3 со штоком 4, выполненным в виде ступенчатого полого цилиндра, внутри которого установлен золотник

5 с пружиной 6 и уплотнительный поршень 7.

Подпружиненный золотник 5 соединен посредством каналов 8, 9, 10 и !1, образованных в штоке, с взводящей 12 и переливной

13 камерами.

В верхней части корпуса образована камера 14, заполняемая сжатым газом через вентиль 15.

В период взвода золотник 5, поджатый пружиной 6, разъединяет взводящую 12 и переливную 13 камеры. В конце взвода нижняя торцовая полость 16 золотника соединяются с взводящей камерой 12 через канал 9 и золотник 5, сжимая пружину 6, передвигается вверх, соединяя взводящую камеру 12 с переливной 13 через каналы 8 и 10. Благодаря этому давление в взводящей !2 и переливной

13 камерах почти сравнивается и под действием давления сжатого газа поршни 3 и 7, боек 2 и шток 4 движутся Вниз, а жидкость из взводящей камеры 12 перегоняется в перелпвную камеру 13, золотник 5 удерживается в верхнем положении силой инерции покоя до момента встречи бойка 2 с препятствием, после чего пружина 6 передвигает золотник 5 в нижнее положение. Жидкость из переливной камеры 13 выталкивается на слив в период взвода гидроударного устройства.

Г1редмст изобретения

Гидроударное устройство, включающее разъемный корпус со взводящей и переливной камерами, боек, поршень со штоком и

30 подпружиненный золотник, отличающееся

397598

Фиг. 1

Составитель Л. Шевелева

Техред T. Курнлко

Редактор И. Квачадзе

Корректор Н. Стельмах

Заказ 3722/9 Изд. М 24 Тираж 602 Подпнсиое

ЦНИИПИ Государственного комитета Совета . 1инистров СССР по делам изобретений и открытий

Москва, 7К-35, Раугискаи иаб., д. 4/5

Типография, пр. Сапунова, 2 тем, что, с целью повышения надежности работы, шток выполнен в виде ступенчатого полого цилиндра, внутри которого устаповлсн подпружиненный золотник, соединенный посредством каналов, образованных в штоке, со взводящей и переливной камерами.
