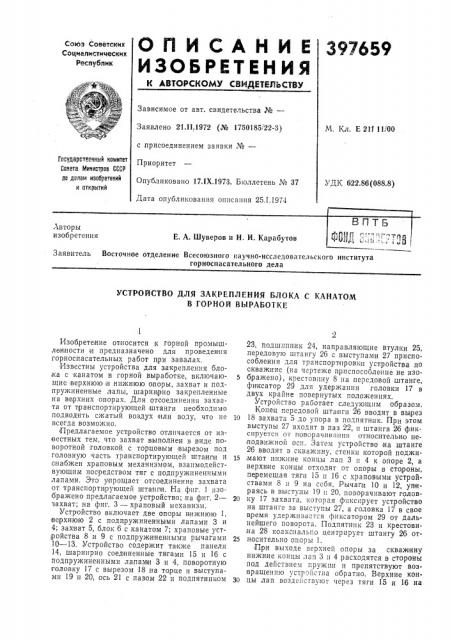

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 21.11.1972 (№ 1750185/22-3) с присоединением заявки №вЂ”
Приоритет
Опубликовано 17.1Х.1973. Бюллетень № 37
Дата опубликования описания 25.1.1974
M. Кл. E 2lf 11!00
Государственный комитет
Совета Министров СССР ла делам изооретеннй и открытий
УДК 622.86(088.8) ВflTБ
Авторы изобретения
Е. А. Шуверов и Н. И. Карабутов
Заявитель Восточное отделение Всесоюзного научно-исследовательского института горноспасательного дела
УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ БЛОКА С КАНАТОМ
В ГОРНОЙ ВЫРАБОТКЕ
Изобретение относится к горной промышленности и предназначено для проведения горноспасательных работ при завалах, Известны устройства для закрепления бло,ка с канатом в горной выработке, включающие верхнюю iH нижнюю опоры, захват и подпружиненные лапы, шарнирно закрепленные на верхних опорах. Для отсоединения захвата от транспортирующей штанги необходимо подводить сжатый воздух или воду, что не всегда возможно.
Предлагаемое устройство отличается от известных тем, что захват выполнен в виде поворотной головкой с торцовым вырезом под головную часть транспортирующей штанги и снабжен храповым механизмом, взаимодействующим посредством тяг с подпружиненными лапами. Это упрощает отсоединение захвата от транспортирующей штанги. На фпг. 1 изображено предлагаемое устройство; на фиг. 2— захват; на фиг. 3 — х раповый механизм.
Устройство включает две опоры нижнюю 1, верхнюю 2 с подпружиненными лапами 3 и
4; захват 5, блок 6 с канатом 7; храповые уст ройства 8 и 9 с подпружиненными рычагами
10 — 13. Устройство содержит также панели
14, шарнирно соединенные тягами 15 и 16 с подпружиненными лапами 3 и 4, поворотную головку 17 с вырезом 18 на торце и выступами 19 и 20, ось 21 с пазом 22 и подпятником
23, подшипник 24, направляющие втулки 25, передовую штангу 26 с выступами 27 приспособления для транспортнровкп устройства по скважине (на чертеже приспособление не изображено), крестовину 8 на передовой штанге, фиксатор 29 для удержания .головки 17 в двух крайне повернутых положениях.
Устройство работает следующим образом.
Конец передовой штанги 26 вводят в вырез
10 18 захвата 5 до упора в по.дпятник. При этом выступы 27 входят в паз 22, и штанга 26 фиксируется от поворачивания относительно неподвижной осп. Затем устройство на штанге
26 вводят в скважину, стенки которой поджи15 мают нижние концы лап 3 и 4 к опоре 2, а верхние концы отходят от опоры в сто роны, перемещая тяги 15 и 16 с храповыми устройствами 8 и 9 на себя. Рычаги 10 и 12, упираясь в выступы 19 и 20, поворачивают голов20 ку 17 захвата, которая фиксирует устройство на штанге за выступы 27, а .головка 17 в свое время удерживается фиксатором 29 от дальнейшего поворота. Подпятник 23 и крестовина 28 коакспальио центрирует штангу 26 от25 носительно опоры 1.
При выходе верхней опоры за скважину нижние концы лап 3 и 4 расходятся в стороны под действием пружин и препятствуют возвращению устройства обратно. Верхние кон30 цы лап воздействуют через тяги 15 и 16 на
397659
4 храповые устройства 8 и 9, рычаги которых
10 и 12 проходят выступы 19 и 20, а рычаги
11 и 13, упираясь в выступы 19 и 20, поворачивают головку 17 до совмещения выреза 18 с пазом 22. Фиксатор 29 удерживает головку
17 от дальнейшего поворачивания, Через вырез 18 конец штанги 26 выводят из захвата 5.
Устройство после демонтажа става штанг используют для перемещения человека или груза.
Если скважина пробурена в кромку выработки ил и,рядом с креплением выработки возможен случай, когда одна из лап не отойдет в сторону. В этом случае устройство от возвращения, назад будет зафиксировано только той лапой, нижний конец которой отведен в сторону, поскольку храповые устройства выполнены обособленно и имеют для каждого на поворотной головке только по одному выступу. Следовательно, и .разъединение устройства от штанги 26 происходит с помощью только того .механизма, который связан с отведенной лапой, Штанга 26 в захвате 5 закрепляется также при поджатии одной из лап, другая всегда
5 является страхующей те действия, которые выполняет первая.
П,р е д и е т и з о б р е т е н.и я
10 Устройство для закрепления блока с канатом в горной выработке, включающее верхнюю и нижнюю опоры, захват и подпружиненные лапы, шарнирно закрепленные на верхних опорах, отличающееся тем, что, с
15 целью упрощения отсоединения транспорти рующей штанги, захват выполнен в виде поворотной головки с торцовым вырезом под головную часть транспортирующей штанги и снабжен храповым механизмом, взаимодей20 ствующим посредством тяг с подпружиненными лапами.
397659
2g И
/7 22
7g а га
