Устройство для контроля пересчетной схемы

Устройство для контроля пересчетной схемы

Иллюстрации

Показать все

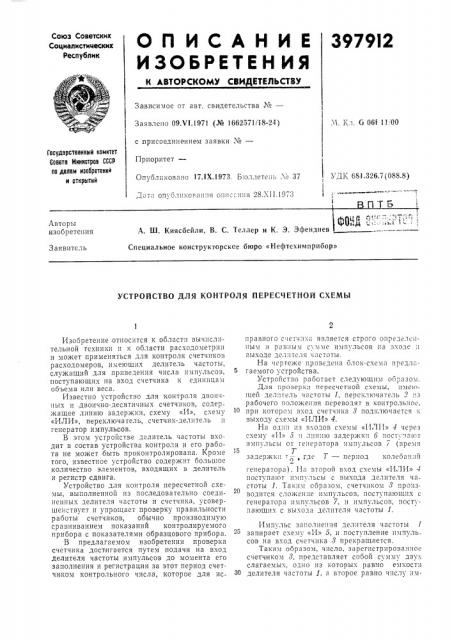

Реферат



3979i2

П|редмет изобретения

Составитель В. Крылова

Техред Т. Курилко

Редактор В. Фельдман

Корректор А, Дзесова

Заказ 748/2457 Изд. ¹ 989 Тираж 647 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» пульсов на выходе последнего за цикл его заполнения. Поскольку оба слагаемых для .каждо 0 копкреTHoãо случая определяются схемой делителя частоты и представляют собой вполне определенные величины, то при правильHoii работе счетчик 8 „должен зафиксировать строго определенное число, которое и является контрольным. В противном случае счетчик неисправен.

Например, коэффициент делителя мас37 штабного, блока равен —. При этом счетная

7 емкость делителя частоты принимается равной 37 .и на каждом 37 входных импульсов с выхода делителя частоты снимается 7 импульсов. При,контроле такой счетчик должен зафиксировать число 44.

Устройство для контроля пересчетной схеvlbI, выполненной из последовательно соединенных делителя частоты и счетчика, содержащее линию задержки, схему,«И», схему

«ИЛИ», переключатель и генератор импульсов, отличающееся тем, что, с целью «viipoillåния устройства, выход генератора импульсов

И через схему «И», другой вход которой соединен с первым выходом делителя частоты, соединен со входом делителя частоты и линии задержки, второй выход делителя частоты и Bû ход линии задержки соединены со входамп

15 схемы «ИЛИ», выход которой и второй выход делителя частоты через переключатель соед.. нены со входом счетчика.
