Реферат



Союз Советских

Социалистических

Республик

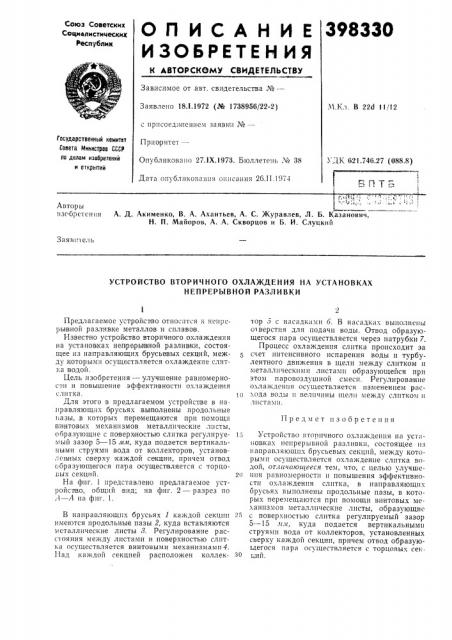

О Г1 И С A Н И Е 398330

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 181.1972 (йй 1738956/22-2) М,К,т. В 22d l l/12 с присоединением заявки №вЂ”

Государственный комитет

Соеета 1иииистров СССР оа делам изобретений и открытий

Приоритет—

Опубликовано 27.1Х.1973. Бюллетень ¹ 38

Дата опубликования описания 26.11.1974

УДК 621.746.27 (088.8) 5 Г1 Т Б

Авторы изг брE."t t it 1tH с

А. Д. Акименко, В. А. Ахантьев, А. С. Журавлев, Л. Ь. Казанович, Н. П. Майоров, А. А. Скворцов и Ь. И. Слуцкий

Заявит ель

УСТРОЙСТВО ВТОРИЧНОГО ОХЛАЖДЕНИЯ НА УСТАНОВКАХ

НЕПРЕРЫВНОЙ РАЗЛИВКИ

Предмет изобретения

Предлагаемое устройсзтво относится к непрерывной разливке металлов и сплаво в.

Известно устройство вторичного охлаждения на установках непрерыиной разливки, состоящее из направляющих брусьавых секций, между которыми осуществляется охлаждение слитка водой.

Цель .изобретения — улучшение равномерности и повышение эффективности охлаждения слитка.

Для этого в предлагаемом устройстве в направляющих брусьях выполнены продольные т;азы, в которых перемещаюпся при помощи винтовых механизмов металлические листы, образующие с поверхностью слиттка регулируемый зазор 5 — 15 и,к, куда подается вертикальными струями вода от коллекторов, установленных сверху каждой секции, причем отвод сбразующегося пара осуществляется с торцоьых секций.

На фиг. 1 представлено npepлагаемое устройсвво, общий вид; на фиг. 2 — разрез по

А — А на фиг. 1.

В направляющих брусьях 1 каждой секции имеются продольные пазы 2, куда вставляются металлические листы 3. Регулирование расстояния между листами и поверхностью слитка осуществляется винтовыми механизмами 4.

1-1 ад каждой секцией расположен кочлектор 5 с насадками 6. В насадках выполнены оlверстия для подачи воды. Отвод образующегося пара осуществляется через патрубки 7.

Процесс охлаждения слитка происходит за счет интенсивного испарения воды и турбулентного движения в щели между слитком и металлическими листами образующейся при этом паровоздушной смеси. Регулирование охлаждения осуществляется изменением расти хода воды ti величины щели между слитком и листами.

15 Устройство вторичного охлаждения на установках непрерывной разливки, состоящее из направляющих брусьевых секций, между которыми осуществляется охлаждение слитка водой, отличаютцееся тем, что, с целью улучше о иия равномерности и повышения эффективности охлаждения слитка, в направляющих брусьях выполнены продольные пазы, в которых перемещаются при помощи винтовых механизмов металлические листы, образующие

2б с поверхностью слитка регулируемый зазор

5 — 15 и,и, куда подается вертикальными струями вода от коллекторов, установленных сверху каждой секции, причем отвод образующегося пара осуществляется с торцовых секЗО цит.ь

39833О

Фиг 1
