Вск'со'-озидя

Вск'со'-озидя

Иллюстрации

Показать все

Реферат

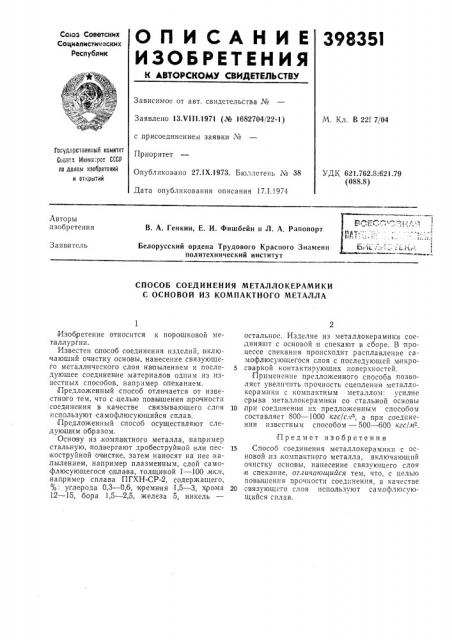

OllMCAHHE

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЯЬСТВУ

Союз Советских

Социеглистических

Республик

Зависимое от авт. свидетельства №

М. Кл. В 22 7/04

Заявлено 13.VI I I.19?1 (№ 1682704/22-1) с присоединением заявки №

Приоритет

Опубликовано 27.IХ.1973. Бюллетень ¹ 38

Дата опубликования описания 17.1.1974

Государстаеноый комитет

Совете !ииниа-;оае СССР по далем изооретений и атноытий

УДК 621.762.8:621.79 (088.8) Авторы изобретения

В. А. Генкин, E. И. Фишбейн и Л. А. Рапопорт

Заявитель

Белорусский ордена Трудового Красного Знамени политехнический институт

СПОСОБ СОЕДИНЕНИЯ МЕТАЛЛОКЕРАМИКИ

С ОСНОВОИ ИЗ КОМПАКТНОГО МЕТАЛЛА!

Изоб!ретение относится к порошковой металлур,гии.

Известен способ соединения изделий, включающий очистку осно!вы, нанесение связующе.го металлического слоя напылением и последующее соединение материалов одним из известных способов, например спеканием.

Предложенный способ отличается от известно!го тем, что с целью повы!шения,прочности соединения в качестве связывающего слоя используют самофлюсующийся сплав, Предложенный способ осуществляют сле-! дующ!им образом.

Основу из,компактного металла, например стальную, подвергают дробеструйной или пес-! коструйной очистке, затем наносят на нее на,пылением, например плазменным, слой самофлюсующегося сплава, толщиной 1 — 100 мк.и, например сплава ПГХН-CP-2, содержащего, %: углерода 0,3 — 0,6, кремния 1,5 — 3, хрома

12 — 15, бора 1,5 — 2,5, железа 5, никель остальное. Изделие из металлокерамики соединяют с основой и спекают в сборе. В процессе спекания происходит расплавление самофлюсующегося слоя с последующеЙ микро5 сваркой контактирующих по!верхностей.

Применение предложенного способа позволяет увеличить прочность сцепления металлокерамики с .компактным металлом: усилие срыва металлокера мики сО стальной основы

10 при соединении их предложенным способом составляет 800 — 1000 кгс/с.1га, а при соединении известным способом — 500 — 600 кгс/.ке.

Предмет изобретения

15 Способ соединен!ия металлокерамики с основой из компа!ктного металла, включающий очистку основы, нанесение связующего слоя и спекание, от>гичающийся тем, что, с целью повышения прочности соединения, в качестве

20 связующего слоя используют самофлюсующийся сплав.
