Устройство для упаковки в пленку штучных предметов

Устройство для упаковки в пленку штучных предметов

Иллюстрации

Показать все

Реферат

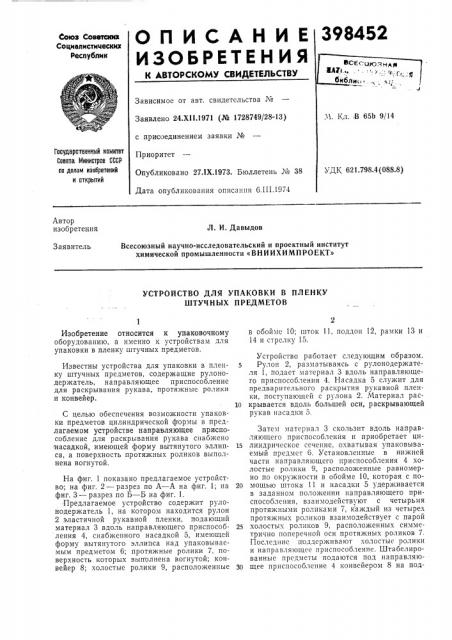

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.Х11.1971 (№ 1728749/28-13) с присоединением заявки №

Приоритет

Опубликовано 27.1Х.1973. Бюллетень № 38

Дата опубликования описания б.111.1974

Государственный комитет

Совета Министров СССР па делам иэааретений и открытий

Автор изобретения

Л. И. Давыдов

Заявитель

Всесоюзный научно-исследовательский и проектный институт химической промышленности «ВНИИХИМПРОЕКТ»

УСТРОЙСТВО ДЛЯ УПАКОВКИ В ПЛЕНКУ

ШТУЧНЫХ ПРЕДМЕТОВ

Изобретение относится к упаковочному оборудованию, а именно к устройствам для

yïàêoBêè в пленку штучных предметов.

Известны устройства для упаковки в пленку штучных предметов, содержащие рулонодержатель, направляющее приспособление для раскрывания рукава, протяжные ролики и конвейер.

С целью обеспечения возможности упаковки предметов цилиндрической формы в предлагаемом устройстве направляющее приспособление для раскрывания рукава снабжено насадкой, имеющей форму вытянутого эллипса, а поверхность протяжных роликов BbIIIO;Iиена вогнутой.

На фиг. 1 показано предлагаемое устройство; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 1.

Предлагаемое устройство содержит рулонодержатель 1, на котором находится рулон

2 эластичной pyêàâíoé пленки, подающий материал 3 вдоль направляющего приспособления 4, снабженного насадкой 5, имеющей форму вытянутого эллипса над упаковываемым предметом 6; протяжные ролики 7, поверхность которых выполнена вогнутой; конвейер 8; холостые ролики 9, расположенные в обойме 10; шток 11, поддон 12, рамки 13 и

14 и стрелку 15.

Устройство работает следующим образом.

Рулон 2, разматываясь с рулонодержателя 1, подает материал 3 вдоль направляющего приспособления 4. Насадка 5 служит для предварительного раскрытия рукавной пленки, поступающей с рулона 2. Материал рас10 крывается вдоль большей оси, раскрывающей рукав насадки 5.

Затем материал 3 скользит вдоль направляющего приспособленйя и приобретает ци15 линдрическое сечение, охватывая упаковываемый предмет б. Установленные в нижней части направляющего приспособления 4 холостые ролики 9, расположенные равномерно по окружности в обойме 10, которая с по20 мощью штока 11 и насадки 5 удерживается в заданном положении направляющего приспособления, взаимодействуют с четырьмя протяжными роликами 7, каждый из четырех протяжных роликов взаимодействует с парой

25 холостых роликов 9, расположенных симметрично поперечной оси протяжных роликов 7.

Последние поддерживают холостые ролики и направляющее приспособление. Штабелированные предметы подаются под направляюЗп щее приспособление 4 конвейером 8 на под398452 доне 12. Рамки 13 и 14 служат для скрепления штабеля после упаковки, а рамка 14, кроме того, для удобства при перегрузка.;.

Когда материал 3 опустится на штабель и закроет его, нагретая проволока, передвигающаяся по стрелке 15, отрезает материал на требуемой высоте между конвейером 8 и протяжными роликами 7. Конвейр 8 направляет обернутый чехлом штабель в тоннельную печь, где пленка под действием горячего воздуха сокращается вокруг предметов. Края пленки обжимают рамки 13 и 14, образуя плотную упаковку.

Предмет изобретения

Устройство для упаковки в пленку штучных предметов, содержащее рулонодержатель, направляющее приспособление для раскрывания рукава, протяжные ролики и конвейер, отличающееся тем, что, с целью обеспечения возможности упаковки предметов цилиндрической формы, направляющее приспособле10 ние для раскрывания рукава снабжено насадкой, имеющей форму вытянутого эллипса, а поверхность протяжных роликов выполнена вогнутой.
