Керамическая масса

Керамическая масса

Иллюстрации

Показать все

Реферат

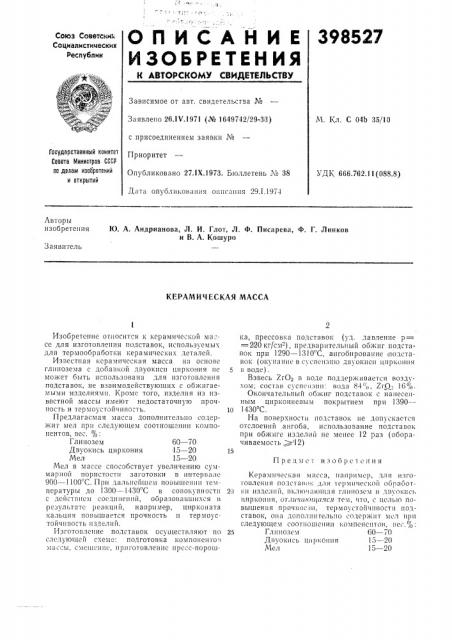

ОПИСАЙИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

398527

Союз Советски :

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.IV.1971 (№ 1649742/29-.33) с присоединением заявки №

Приоритет

Опубликовано 27.IX.1973. Бюллетень ¹ 38

Дата опубликования описания 29.1.197-1

М. Кл. С 04Ь 35/10

Гасударственный нал!итет

Саввта Миниатрав СССР па делам изабретеннй и аткрытий

УДК 666.762.11(088.8) Авторы изобретения

Ю. А. Андрианова, Л. И. Глот, Л. Ф. Писарева, Ф. Г. Линков и В. А. Кошуро

Заявитель

КЕРАМИЧЕСКАЯ МАССА

Предмет изобретения

Изобретение относится к керамической ма:сс для изготонлеии!! подставок, используемых для термообработки керамических деталей.

Известная керамическая масса на основе глинозема с добавкой двуокиси циркония не может быть использована для изготовления подставок, не взаимодействующих с обжигаемыми изделиями. Кромс того, изделия из известной массы имеют недостаточную прочНОСТЬ И ТЕРМОУСТОйЧИВОСТЬ.

Предлагаемая масса дополнительно содержит мел при следующем соотношении компонентов, вес, %:

Глинозем 60 — 70

Двуокись циркония !5 — 20

Мел 15 — 20

Мел в массе спо-обствует увеличению суммарной пористости заготовки в интервале

900--1100 С. При дальнейшем повышении температуры до 1300 †14 С в совокупноcòè с дсйстшtñht соединений, ооразовавшихся в результате реакций, например, цирконата кальция повышается прочность п термоустойчивость изделий.

Изготовление подставок осуществляют по слсдуютцсй схеме: подготовка компоне!Нто массы, смс!пенис, приготовление пресс-порошка, прессовка подставок (уд. давление р=

=220 кг/см"-), предварительный обжиг подставок при 1290 — 1310 С, ангобированис подставок (окунание в суспензию двуокиси цир«он»я

5 в воде).

Взвесь 2гО в воде поддерживается воздуrIo,ia 84 ", Z I 0 I 16",о .

Окончательный обжиг подставок с нанесенным цирконневым покрытием при 1390—

1О 1430 С.

На поверхности подставок не допускается отслоений ангоба, использование подставок при обжиге изделий не менее 12 раз (оборачиваемость,) 12) Керамическая масса, например, для изготовления подстàHîк для термической обработ20 ки изделий, включающая глинозем и двуо«ись пир«опия, Отлп trllolt((lяся Tc t, что, с цсзь|0 повышен»я llpo IHocl термоустойчивости подставок, otta дополнитель Io содержит мел при следующем соотношении «омпенс!гго, вес.%:

25 Г:ипгозем 60 — 70

Двуокись ц»р! Опия 15--20

Мел 15 — 20
