Способ стабилизации полифениленовых эфиров

Способ стабилизации полифениленовых эфиров

Иллюстрации

Показать все

Реферат

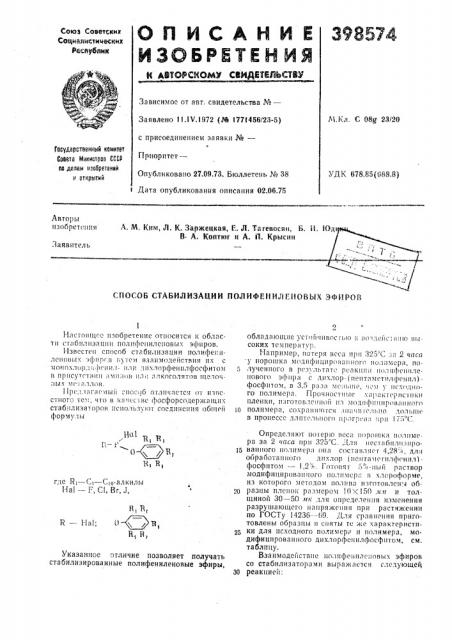

Союз Советских

Сбцив)пистичжкнм

Ремубпнк

Зависимое от авт. свидетельства ¹â€”

Заявлено 11.1V.1972 (М 1771456/23-5) М,Кл, С 08@ 23(20 с присоединением заявки №вЂ”

Гас)(дерствениь(й комитет

Совета Мииистров СССР во делим изобретений и открытий

П риоритет—

Опубликовано 27.09.73. «Ьюллетеиь № 38

Дата опубликования описания 02.06,75

УДК 678.85(088.8) Авторы изобретения

А. М, Ким, Л. К. 3аржецкая, Е, Л, 7агевосяи, Г

В A. Коптюг и A. A. Крысин

Заявитель

СПОСОБ СТАБИЛИЗАЦИИ ПОЛИФЕНИЛЕНОВЫХ ЭФИРОВ где Й) — CI — C;<)-алкилы

Ha1 — Г, С!) Вг, J, R — На!;

1-!лстолгц(c изобретение относится к облас ти стабилизации полифсиилсновых эфиров.

1!звестсн способ стабилизации полифе»u:I c! I() I)f>f; )(1) и ров () ) тем взл и моде истви » и х с мо)шхл<)рд !)(ии,(- »ли дихлорфенилфосфитом в присутствии;)м»и«в ил; л.чкоголлтов ще.l0 Iil f>I < . >((i ß,1, i«Â.

11ргдлягягмы»:нос<)б огличлстсл <п известно; о те..;, что в кл (ес(вс фосфорсодержащих стабилизаторов иснользунг соедиис(п(я обшей фоРмУ If>I

Указанное отличие позволяет получать стабилизированные полифениленовые эфиры, 2 обладающие устойчив«с гью к ()«здс()с-; л»к) иысоких температур.

Каприо(ер, потеря f)ccn при 325 C;Ä> 2 часа у пороиги<л модифицир<)ва»лого пол»меря, полученного в р(зультлтс реакции»«лифенилеиового эфира с дихлор- (не»тли(етил(!)(иил)фосфитом, в 3. ) рязл мс.ii>»rc, чем у ис.«)д)(ого полимера. Прочностные характеристики пленки, изготоь,зс»ной из модиф»(шр«Hn»ffого (Q полимера, сокр() IIH!0т(. .я л!(;) )и I (л) ио дольfllt в процессе длит<льfior<) прогрев:(ири l75) C.

Определяют ногерю веса порошка и )зимсрл за 2 часа при 325 C. t(l;I »естябил»зиро15 ванного полимера <»(л c<)c;3().i»ci 4,2)8,о, для ос)работа»ного дихлор (ис»тлч(гиз(!)< иил1фосфитом — — 1,2Ъ. Г<тговл г 5",)) -иь! и раствор модифицировл»»ого пол»мерл и хлороформе, из которого методом полива изготовлены об2О разцы пленок размером !ОХ !50 .)(з(и толщиной 30 — 50 мк для определения изменения разрушающего илпрлх е»ил при растяжении по ГОСТУ 14236- — ()9. J ë» срлвн< пил приготовлены образцы и сняты те жс хяряктеристи25 KH glJfif !ICXC) f(of 0 f!0 !f.>!Cpa ll fl<) IHMCpа M() дифицировлиного дихлорфсиилфосфитом, см. таблицу.

Взаимодействие íî !If(j)ciiffле;)овых эфиров со стабилизаторами выражлстсл слсдующе1(30 реа ки иеи:

398574

Габлпни

Иэмеиение раэрушающего напряжения ирн растяжении и процессе прогрева пленок ири

115 C, кг, АР

Пол.имер

l2 ток

24 36 суток суток

46 суток

Предмет изобретения

425

l?3

4 !5 262

462 о о

5?5

В качестве аминов могут быть ваны пиридин, пиперидин, анилин 1" ЧО пЬЗО в другие

R О11е

Наl = Г, Сl, Br..1, где Ri — — Ci — С о-алкилы;

Ме = Li, Na, Y„ l",n, .в

25 где R=Hal;

Составитель В. Поляков

Редактор Л. Емельянова Техрел Л. Богданова Корректоры Л. Царькова и О, Тюри:гп

Заказ «М 1289 Иэд. № l062 Тираж 65 11оли.ким

ЦНИИПИ Государственного комитета Сов та Миии< тров ГГ 1 Р по делам изопрстсиий и открытий, Москва, Ж-35. Рахиккая иаб., 1/5.ЧОТ, Загорский Филиал

Исходный полимер

Полимер, обработан. ный дихлор-(пентаметилфенил) фосфитом

Полимер, обработанный дихлорфенилфосфнтом алифатнческие илн ароматические амины, Реакцию лучше проводить при избытке галоидфосфита.

Следующий пример иллюстрирует данное изобретение, Пример l. К раствору 10,0 г но,ви-2,6-диметил- 1,4-фениленокси.л (характеристическая вязкость 0,75 в бензоле при 25 С) з 130 мл толуола добавляют раствор метилата натрия, полученный добавлением 0,1 г натрия и 5,0 мл метнлового спирта. Реакциониув смесь кипятят 1 час, добавляют избыток диялор(пентаметилфенил) фосфита (2,8 г) и

4 кипятят еще 2 часа. После охлаждения до комнатной температуры высаживают полимер добавлением 250 мл метилового спирта. Осадок отфильтровывагот, промывают многократ5 но ацетоном н сушат в вакуумном шкафу прн температуре 80 — 100 <. и остаточном дап1ени.1

100 млг рт. ст. Выход состави.". %", о.

Способ стабилизации полнфенилечовых эфиров путем взаимодействия нх с фосфорсодержащими стабилизаторами в присутствии аминов или алкоголятов .целочных металлов, l5 отличающийся тем, что, с цель.о повышения устойчивости полифениленовых эфиров к воз" йствню высоких температур, в качестве фосфорсодвржащнх с i -1билнзат оров используют

20 соединения обще,,liîðì„лы

30 Ri —— — С,— С и-алкнлэ; На1 = F, С1, Вг,,l
