Способ получения вяжущей композиции

Способ получения вяжущей композиции

Иллюстрации

Показать все

Реферат

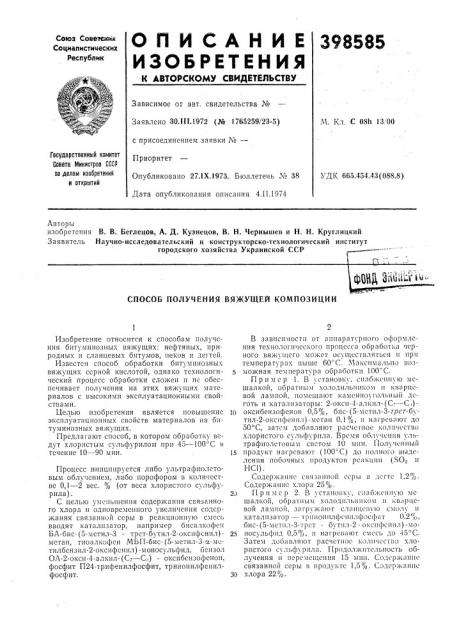

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено ЗОЛ11.1972 (№ 1765259/23-5) с присоединением заявки ¹â€”

Приоритет

Опубликовано 27.1Х.1973. Бюллетень ¹ 38

Дата опубликования описания 4.П.1974

М. Кл. С 08h 13,00

Гасударственный комитет

Совета Министров СССР оа делам изаоретений и открытий

УДК 665.454.43 (088.8) Авторы изобретения В. В. Беглецов, А. Д. Кузнецов, В. Н. Чернышев и Н. H. Круглицкий

Заявитель Научно-исследовательский и конструкторско-технологический институт городского хозяйства Украинской ССР!

ОЩ@ ВЙ ! i

СПОСОБ ПОЛУЧЕНИЯ ВЯЖУЩЕЙ КОМПОЗИЦИИ

Изобретение относится к способам получения битуминозных вяжущих: нефтяных, природных и сланцевых битумов, пеков и дсгтсй.

Известен способ обработки битуминозных вяжущих серной кислотой, однако технологический процесс обработки сложен и не обеспечивает получения на этих вяжущих материалов с высокими эксплуатационными свойствами.

Целью изобретения является повышение эксплуатационных свойств материалов на битуминозных вяжущих.

Предлагают способ, в котором обработку ведут хлористым сульфурилом при 45 — 100 С В течение 10 — 90 мин.

Процесс инициируется либо ультрафиолетовым облучением, лиоо порофором в количестве 0,1 — 2 вес. % (от веса хлористо!о сульфурила).

С целью уменьшения содержания связанного хлора и одновременного увеличения содержания связанной серы в реакционную смесь вводят катализатор, например бисалкофс:!

БА-бис-(5-мстил-3 - трст-бутил-2-оксифснил)— метан, тиоалкофсн МБП-бис- (5-метил-3-я-мстилбснзил-2-оксифснил) -моносульфид, бснзол

ОА-2-окси-4-алкил- (Ст — С,) — оксибензофенон, фосфит П24-трифенилфосфит, тринонилфенилфосфит.

В зависимости от аппаратурного оформлсниЯ технолОГичсскОГО пропссса обработI 11 tcI)

НОГО Вяж1 !цеГО х!Ожет ОстIцсстВляться II ltptt температурах выше 60" С. Максимально Возможная температура обработки 100-С.

П р и м с р 1. В установку, снаб>конную мешалкой, обратным холодильником и кварцевой лампой, помещают каменноугольный деготь и катализаторы: 2-оксп-4-алкпл-(С-.— С )10 оксибензофснон 0,5",р, бис- (5-мстил-3-трет-бутил-2-оксифенпл)-метан 0,1%, и нагревают до

50 С, затем добавляют расче1ное кол.Iчсство хлористого сульфурнла. Время облу tet!Its ультрафиолетовым светом 10 мпн. Получсш1ый

j5 продукт нагревают (100""С) до полного Выделения побочных продуктов реакции (ЯОе и

НС1) .

Содержание связанной серы В дегте 1,2%.

Содержание хлора 25%.

2J II ð и м ср 2. В установку, с;!абжсш1ую мс шалкой, обратным холодильником и кв,1рцсвой лампой, загружают слш1цсвую смолу и катализатор — трпнонплфсш1лфосфат 0,2 "р, бис-(5-мстил-3-трет - бутпл-2- окспфснпл)-мо25 носульфид 0,5Р/р, и нагрева!от смесь до 45 С.

Затем добавляют расчетное ко НIчсство хлористого сульфурпла. Продолжительность облучения и перемещения 15 мпн. Содсртк!1Нпс сВязанной сеpbt В проду! Гс 1,5%. Содержание

Зо хлора 22%.

Предмет изобретения

Составитель О. Фиговский

Редактор Л. Новожилова

Техред Е. Борисова Корректор Л. Царькова

Заказ 105/10 Изд. ¹ 2022 Тираж 551 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Пример 3. В установку, снабженную мешалкой и обратным холодильником, загружен битум марки БН-1 и порофор. Смесь нагревают до 60 С, затем в нее дозируют расчетное количество хлористого сульфурила и катализатора — бис - (5-метил-3-а-метилбензпл2-оксифенил) -моносульфид 1%, сс-нафтил-гифенилендиамин 0,5%. Продолжительность обработки 20 мин. Содержание связанной серы в продукте 1,1%. Содержание хлора 15%.

Наилучшие физико-механические свойства вяжущих обеспечиваются при содержании связанной серы в количестве 0,5 — 1,5 и связанного хлора от 10 до 25 вес. %.

Хлорсульфированные вяжущие обеспечивают повышенную теплостойкость и стойкость к HcTHpBHHfo, а также стабильность при действии открьгтого огня, что позволяет его рекомендовать для аэродромного строительства.

1. Способ получения вяжущей композиции путем смешивания битума, серусодержащего

5 агента и катализатора и обработки c» ñè при повышенной температуре, отличаюигиггся тем„ что, с целью увеличения эксплуатационных показателей, в качестве серусодержащего агента используют хлористыи сульфурил и

10 обработку проводят при 45 †1 С в течение

10 — 90 мин в присутствии инициирующего агента.

2. Способ по п. 1, от гичаюигийся тем, что, в качестве инициирующего агента применяют

15 ультрафиолетовое оолучение.

3. Способ по п. 1, отличаюцийся тем, что в качестве инициирующего агента применяют пор офор,
