Реферат

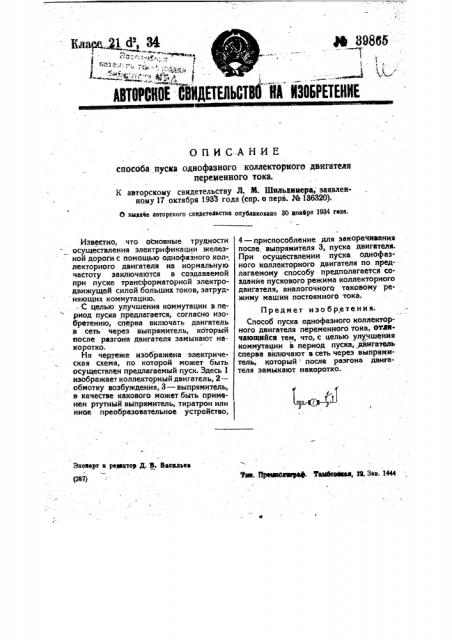

Клаве. Ц с1 М М 89865

1 ! °

Ф

АВТОРСИОЕ СВИДЕТЕЛЬСТВО ЙА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ способа пуска однофазного коллекторыого двигателя переменного тока.

К авторскому свидетельству Л. М. Шильлинера, заявленному 17 октября 1933 года (спр. о перв. № 136320). б выдаче авторского свидетельства опубяаковвно ЗО яоябрн 1934 гене. с Ф

Энеаерг н реяяктоу Д. В. Вяеялъев (287) . Ъ Ф

Известно, что. основные трудности осуществления электрификации железной дороги с помощью однофазного кол-, лекторного двигателя на нормальную частоту заключаются в создаваемой при пуске трансформаторной электродвижущей силой больших токов, затруд няющих коммутацию. — С целью улучшения коммутации в период пуска предлагается, согласно изобретению, сперва включать двигатель в сеть через выпрямитель, который после разгона двигателя замыкают накоротко.

На чертеже изображена -электрическая схема, по которой может быть осуществлен предлагаемый пуск. Здесь 1 изображает коллекторный двигатель, 2— обмотку возбужденйя, 3 — выпрямитель, в качестве какового может быть применен ртутным выпрямитель, тиратрон или иное преобразовательное устройство, 4 в приспособление для закорачивания после, выпрямителя 3, пуска двигателя.

При осуществлении пуска однофазного коллекторного двигателя по предлагаемому способу предполагается создание пускового режима коллекторногь двигателя, аналогочного таковому режиму машин постоянного .гока.

Предмет изобретения.

Способ пуска однофазного коллекторного двигателя переменного тока, Отлнчающийса тем, что, с целью улучшения коммутации в период пуска, двигатель сперва включают в сеть через выпрямитель, который после разгона двигателя замыкают накоротко.
