[чсгсоюзиая<j<iiiluu- ^11^' t;,^^^}l''.-:.• ill

[чсгсоюзиая<j<iiiluu- ^11^' t;,^^^}l''.-:.• ill

Иллюстрации

Показать все

Реферат

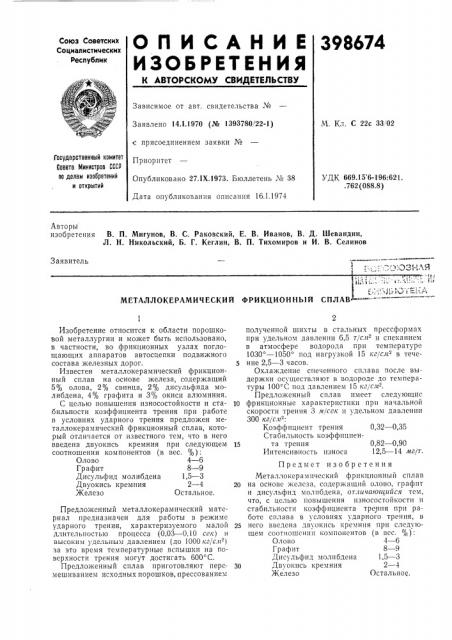

О П И С А Н И Е 398674

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 14.1.1970 (№ 1393780/22-1) с присоединением заявки №

Приоритет

Опубликовано 27,1Х.1973. Бюллетень ¹ 38

Дата опубликования описания 16.1.1974

М. Кл. С 22с 33, 02

Гасударственный комитет

Саввтв Министров СССР аа делам изааретений и открытий

УДК 669.15 6-196:621.

762(088 8) Авторы изобретения В. П. Мигунов, В, С, Раковский, Е. В. Иванов, В. Д. Шевандин, Л. Н. Никольский, Б. Г. Кеглин, В. П. Тихомиров и И. В. Селинов

Заявитель

МЕТАЛЛОКЕРАМИЧЕСКИЙ ФРИКЦИОННЫЙ СПЛАВИзобретение относится к области порошковой металлургии и может быть использовано, в частности, во фрикционных узлах поглощающих аппаратов автосцепки подвижного состава железных дорог.

Известен металлокерамический фрикционный сплав на основе железа, содержащий

5% олова, 2% свинца, 2% дисульфида молибдена, 4% графита и 3% окиси алюминия.

С целью повышения износостойкости и стабильности коэффициента трения при работе в условиях ударного трения предложен металлокерамический фрикционный сплав, который отличается от известного тем, что в него введена двуокись кремния при следующем соотношении компонентов (в вес. % );

Олово 4 — 6

Графит 8 — 9

Дисульфид молибдена 1,5 — 3

Двуокись кремния 2 — 4

Железо Остальное.

Предложенный металлокерамический материал предназначен для работы в режиме ударного трения, характеризуемого малой длительностью процесса (0,03 — 0,10 сек) и высоким удельным давлением (до 1000 кг/слР) за это время температурные вспышки на поверхности трения могут достигать 600 С.

Предложенный сплав приготовляют перемешиванием исходных порошков, прессованием полученной шихты в ста IbHbIx прессформах при удельном давлении 6,5 т/слР и спеканием в атмосфере водорода при температуре

1030 — 1050 под нагрузкой 15 кг/слР в тече5 ние 2,5 — 3 часов.

Охлаждение спеченного сплава после выдержки осуществляют в водороде до температуры 100 С под давлением 15 кг/слР.

Предложенный сплав имеет следующие

10 фрикционные характеристики при начальной скорости трения 3 м/(сек и удельном давлении

300 кг/слР;

Коэффициент трения 0,32 — 0,35

Стабильность коэффнцпен15 та трения 0,82 — 0,90

Интенсивность износа 12,5 — 14 л г/т.

Предмет изобретения

Металлокерамический фрикционный сплав

20 на основе железа, содержащий олово, графит и дисульфид молибдена, отлича>ощийся тем, что, с целью повышения износостойкости и стабильности коэффициента трения при работес сплава в условиях ударного трения, в

25 него введена двуокись кремния прп следующем соотношении компонентов (в вес. %):

Олово 4 — 6

Графит 8 — 9

Дисульфид молибдена 1,5 — 3

ЗО Двуокись кремния 2 — 4

Железо Остальное.
