Реферат

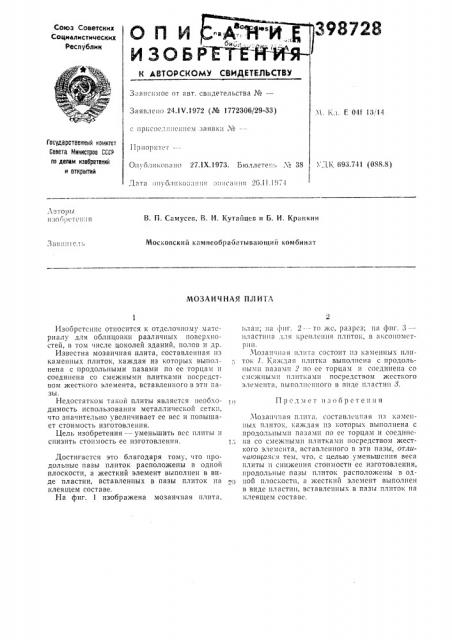

Союз Советских

Соци ълистииеских

Республик

СПИ

И ЗОБ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое 0Т авт. свидетельства №вЂ”

Заявлено 24.1V.!972 (№ 1772306/29-33) М Кл. Е 04f 13/!4

C и j) ! С О С, l I! I! С >! 1!С.> .> а 11 В К > I u¹

Гооударстоекиыл квиктет

Совета Министров 0Г1Р оо долам иво6ретеиий и открытий

11риорнтст-У:>,1 693.741 (088.8) Онколи«о!>анс> 27.1Х.1973. Б!оллете!!! ¹ 38

3,ата >публн«о;>пни.. 1>III!i àII!Ill 21>.11.19, -!

Авторы

11:30!>I>i Ti Н;!и

В, П. Самусев, В. И. Кутайцев и Б. И. Kp1IIII3«13

Московский камнеобрабатыва1ощий комбинат

3 11 я 11! I I с л >

МОЗАИЧНАЯ ПД ИТА

Мозаичная 1!литll> составленная пз камеи;!ых плиток, каждая нз 1 0Topl>lx выполнена с продольными пазами по ее торцам и соединена со смежными плитками посредством жесткого элемента, вставленного в эти пазы, отли.ча>ои1ался тем, что, с целью уменьшения веса плиты и снижения стоимости се изготовления, продольные пазы плиток pacnoëîæå11û в од>о ной плоскости, а х<естки!1 элемент выполнен в виде пластин, вставленных в пазы плиток íа клеящем составе.

Изобретение относится к отделочному материалу для облицовки различных поверх!!остей, в том числе цоколей зданий, полов и др.

Известна мозаичная плита, составленная пз каменных плиток, каждая из которых выполнена с продольными пазами по ее торцам и соединена со смежными плитками посредством жесткого элемента, вставленного в этп пазы.

Недостатком такой плиты является необходимость использования металлической сетки, что значительно увеличивает ее вес и повышает стоимость изготовления.

Цель изобретения — уменьшить всс плиты и снизить стоимость ее изготовления.

Достигается это благодаря тому, что Ilpoдольныс пазы плиток расположены в одной плоскости, а жесткий элемент выполнен в виде пластин, вставленных в пазы плиток на клеящем составе.

На фиг. 1 изображена мозаичная плита, ! лан; и фнг. 2- — то жс, разрез; на фпг. 3 = пластина для «реплсння плиток, в а«сономст1) I1!.

Мозан lll;IH плита состоит нз каменных пли! 0I 1. 1>.,ажд >я !> I!TI a ными пазами 2 по ее торцам н соединена со смсжнымн плитками посредством х<ссткого элемента, выпочнснного в виде пластин 8.

П р с..l м ет изобретения

398728

Фиг л

Составитель Г. Студенецкая

Техред Т. Курилко

Редактор Э. Шибаева

Корректор В. Федулова

Обл. тип. Костромжого управления издательств, полиграфии и книжной торговли

Заказ 70BI Изд. № 1945 Тираж 632 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5
