Реферат

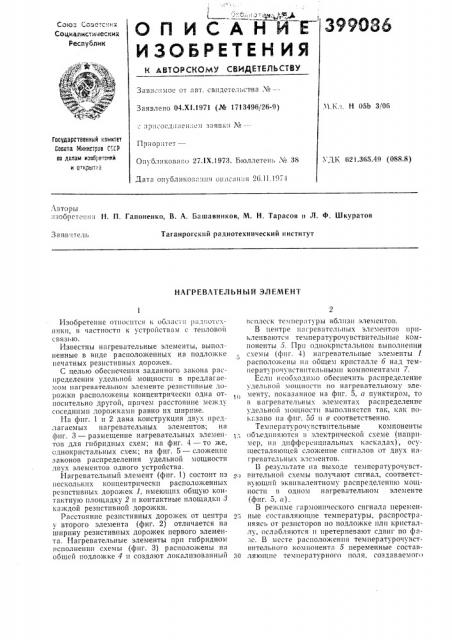

Союз Сове:cõèõ

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от явт. iвндетельства № —-.Ч.1 л, Н 05Ь 3/06

Заявлено 04.Х1.1971 (№ 1713496/26-9) яр исосди иеп:lt и заявки А2

Гаоудврственвый комктет

Совета Мянеотвое С!СР ва делам изо61.отсей

И O ViPblTÐ,!

Приор,п.ст—

У jly 621.365.49 (088.8) Опубликова го 27.1Х.1973. Ьюллетень ¹ 38

Дата оп олико"-a:п1 описания 26.11,197.1

Авторы изобретения H. П. Гапоненко, В. А. Башавников, M. Н. Тарасов и Л. Ф. Шкуратов

Таганрогский радиотехнический институт

3 а явчтел ь

НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ

Изобретение относится к области радиотехники, в частности к устройствам с тепловой связью.

Известны нагревательные элементы, выполненные в виде расположенных на подложке печатных резистивных дорожек.

С целью обеспечения заданного закона pacIIðåäåëeHHя удельной мощности в предлагаемом нагревательном элементе резистивные дорожки располо>кеиы концентрически одна относительно другой, причем расстояние между соседними дорожками равно их ширине.

На фиг. 1 и 2 дана конструкция двух предлагаемых нагревательных элементов; ня фиг. 3 — размещение нагревательных элементов для гибридных схем; на фиг. 4 — то же, однокристальных схем; на фиг. 5 — сложение законов распределения удельной мощности двух элементов одного устройства.

Нагревательный элемент (фиг. 1) состоит из нескольких концентрически расположенных рсзистивиых дорожек 1, имеющих общую контактную площадку 2 и контактные площадки 3 каждой резистивной дорожки.

Рясстоянис резистивиых дорожек от центра у второго элемента (фиг. 2) отличается на ширину резистивпых дорожек первого элемента. Нагревательные элементы при гибридном исполнении схемы (фиг. 3) расположены ня обшей подложке 4 и создают локализованный гсплсск температуры вблизи элементов.

В центре нагревательных элементов приклеиваются температурочувствительпые компоненты 5. При однокристальном выполнении схемы (фпг. 4) нагревательные элементы 1 г расположены ия оощем кристалле 6 над темиературочуьствительными компонентами 7.

Если исобходпмо обеспечить распределение удельной мощности по нагревательному элементу, показанное на фиг. 5, а пунктиром, то в нагревательных элементах распределение удельной мощности выполняется так, кяк показано на фиг. 56 и в соответственно.

Тем пер атурочувствптельные компоненты объединяются в электрической схеме (например, ия дифференциальных каскадах), осуществляющей сложение сигналов от двух нагревательных элементов.

В результате иа выходе темперятурочувствительной схемы получают сигнал, соответствующий эквивалентному распределеишо мощности в одном нагревательном элементе (фиг. 5, a).

В режиме гармонического сигнала перемен2;> ные составляющие температуры. распространяясь от резисторов ио подложке или кристаллу, ослабляются и претерпевают сдвиг по фязс. В месте расположения температурочувствительного компонента 5 переменные состав30 ляющие температурного ноля, создаваемого

399086 каждым резистором, суммируются.

В зависимости от соотношения амплитуд переменных составляющих, задаваемых законом распределения удельной мощности по нагревательному элементу, н фазового сдвига каждой составляющей можно получить различную крутизну амплитудно-частотной характеристики.

B режиме скачкообразного изменения мощности в нагревательном элементе на температурочувствительных компонентах электрической схемы суммируются переходные характеристики от каждого резистора.

В зависимости от распределения удельной мощности по нагревательному элементу можно нолучнг» ) ç. iii÷íólo форм, переходной характерист il: i.

Пр" мет изобретения

Нагрев i:е,льный элемент, преимущественно для устрой, в с тепловой связью, выполненный в виде расположенных на подложке печатных рез г l",ioíûõ дорожек, отличаюшийся

10 тем, что, с ц лью обеспечения заданного закона распре.деления удельной мощности нагревательного;:, емепта, резистивные дорожки расположены концентрически одна относительно другой. причем расстояние между соседниia мн дорожь; х.: равно fix ширине.

399086

Фиг. 5
