Катализатор для синтеза аммиака

Катализатор для синтеза аммиака

Иллюстрации

Показать все

Реферат

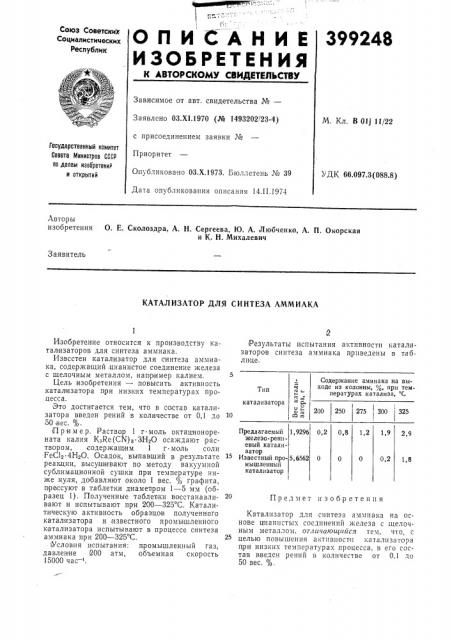

ОЛИСАНИЕ

ИЗОЬГЕТ ЕНИЯ

Союз Советски

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено ОЗ.Х1.1970 (№ 1493202/23-4) с присоединением заявки №

Приоритет

Опубликовано 03.Х.1973. Бюллетень № 39

Дата опубликования описания 14.П.1974

М. Кл. В Olj 11/22

Государственный комитет

Совета Министров СССР оа делам изооретений и открытий ДК 66.097.3(088.8) Авторы изобретения О. Е. Сколоздра, А. Н. Сергеева, Ю. А. Любченко, А. П. Окорская и К. Н. Михалевич

Заявитель

КАТАЛИЗАТОР ДЛЯ СИНТЕЗА АММИАКА

Содержание аммиака на выходе из колонны, %, при температурах катализа, C.

Тип катализатора

275 300

325

200

250

Предлагаемый железо-рениевый катализатор

15 Известный промышленный катализатор

1,9296 0,2

1,2 1,9

0,8

2,9

0,2

5,6562 0

1,8

Изобретение относится к производству катализаторов для синтеза аммиака.

Извсстен катализатор для синтеза аммиака, содержащий цианистое соединение железа с щелочным металлом, например калием.

Цель изобретения — повысить активность катализатора при низких температурах процесса.

Это достигается тем, что в состав катализатора введен рений в количестве от 0,1 до

50 sec. %.

Пример. Раствор 1 г моль октационорената калия КЯе(СИ)з 3НеО осаждают раствором, содержащим 1 г. моль соли

FeCl2.4Í 0. Осадок, выпавший в,результате реакции, высушивают по методу вакуумной сублимационной сушки при температуре ниже нуля, добавляют около 1 вес. % графита, прессуют в таблетки диаметром 1 — 5 мм (образец 1). Полученные таблетки восстанавливают и испытывают при 200 — 325 С. Каталитическую активность образцов полученного катализатора и известного промышленного катализатора испытывают в процессе синтеза аммиака при 200 — 325 С. Условия испытания: промышленный газ, давление 200 атм, объемная скорость

15000 час-, Результаты испытания а ктпвности катализаторов синтеза аммиака приведены в таблице.

20 Предмет изобретения

Катализатор для синтеза аммиака на основе цианистых соединений железа с щелочным металлом. отличающийся тем, что, с целью повышения активности катализатора при низких температурах процесса, в его состав введен рений в количестве от 0,1 до

50 вес, %.
