Реферат

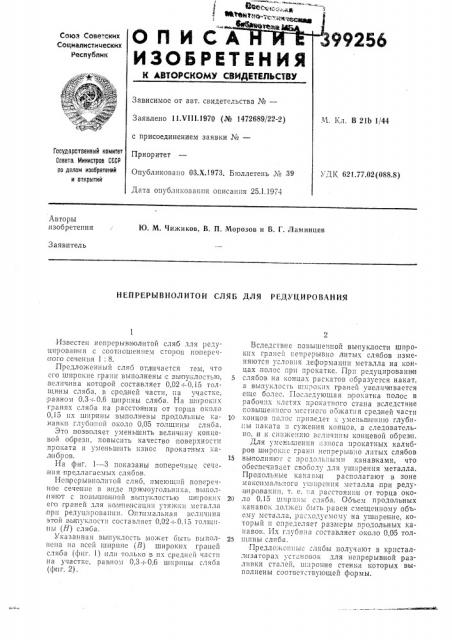

) @6 ...;«иве

ОПИЮ

ИЗОБРЕ

К АВТОРСКОМУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свиде

Заявлено 11 VIII.1970 (1хл. В 21b 1/44 с присоединением заявки

Приоритет

Опубликовано ОЗ.Х.1973.

Дата опубликования оп>

Гасударственный комитет

Совета Министров СССР

llo делам изобретений и открытий

К 621.77.02(088.8) Авторы изобретения

Ю. М. Чижиков, В. П. Морозов и В. Г. Ламинцев

Заявитель

НЕПРЕРЫВНОЛИТОЙ СЛЯБ ДЛЯ РЕДУЦИРОВАНИЯ

Известен непрерывнолитой сляб для редуцирования с соотношением сторон попереч-! ного сечения 1: 8.

Предложенный сляб отличается тем, IT> его широкие грани выполнены с Выпу! Лостью, величина которой составляет 0,02 †: 0,15 толгцины сляба, в средней части, па учас1 1 е, равно«! 0,3 —:0,6 шприны сляба. На широк lx гранях сляба па расстоянии от торца около

0,15 их шпр!Ин!»! выполнены продольные анавки глубиной около 0,05 толщины сляоа.

Зто позволяет уменьшить величину концевой обрезп, повысить качество поверхности проката и уменьшить износ прокатных наля бров.

На фиг. 1 — 3 показаны поперечные сечения предлагаемых слябов.

Нсп рсрывполитой сляб, имеющий поперечное сечение в виде пряс«тоугольника, выполпяют с повышенной выпуклостью шпроких

Е!»О BPBHEЙ ДЛЯ КО!«!!ПЕН С2ЦНИ ТЯЖI«п МЕТ2.1.1с! ,прп редуцпровапип. Оптимальная величина этной вы1пуклости составляет 0,02 —;0,15 толщи ны (H) сляба.

Указанн211 ВЫП1"клост1» мо:кет Оыть Выполнена на всей ширине (В) широких граней сляоа (фиг. 1) пли только в их средней части на участке, равном 0,3 —:0,6 ширины сляба (фпг. 2).

Вследствие повышенной выпуклости IIIIIpoких граней непрерывно литых слябов измечяюгся условия деформации металла на концах полос при прокатке. Пр 1 редуцирования

5 слябов на концах раскатов образуется накат, 2 Вы«п » .лос1ь lп!Ipo!««!. . Граней ««Велпчiивaегся егце более. Последующая прокатка полос в рабочих клетях прокатного стана вследствие повыше!Иного местно"î оожатпя средней части

10 концов по,ос приведет к уменьшению глуби,I1bl наката ll сужения концов, а следовательно, я к сппжс;и".ю величины концевой обрез!и.

Для уменьшения износа прокатных калибров широки!с грани непрерывно литых слябов

15 выполняют спродол,.ь ыми канавками, что обеспечивает свободу для уш:!рения металла.

Продольные канавки располагают в зоне максималь1!ого ушпрсния металла при редуцировапии, т. е. Иа рас-òîÿíè:.è от торца ОKo20 ло 0,15 шпрпнь! сляба. Объем продольных .канавок должен Оыть равен смещенному объелу металла, расходуемому на ушире нис, который и определяет размеры продольных ка1I2BoI«. Их г.1 .«бп 112 cocTBBJIIIE T О1«о 10 0,05 TQJI25 псины сляба.

Предложснныс .ëÿáû получают в кристалсеизаторах установок для непрерывнои раз7ИВКИ СТ21сй, Ш:Iро!«»ИЕ СТЕНКИ КОТОРЫХ Bbl полнены соответствующе!1 формы.

;899256

Предмет изобретения

Фиг. 1

Составитель И. Скоробогатский

Тс.;рсд 3. Тараненко Корректор Л. Царькова

Редактор И. Козлова

Заказ 39!1 Изд. № 88 Тираж 780 Подппснос

Ц11ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб,, д. 4/5

Типография, пр. Сапунова, 2

1. Не прерывнолитой сля б для редуцирования с соотношен|ием сторон поперечного сечения 1: 8 н более, отличающийся тем, что, с целью уменьшения величины концевой обрез и и повышения качества поверхности проката, ши1рокие .прани сляба,вьвпола1е ны с выпуклостью, величина которой составляет

0,О2 —: 0,15 толгци ны сля ба.

2. Сляб,по п. 1, or,ãè÷àþùèéñÿ тем, что его широкие грани выполнены с указанной вь1пуклостью в средней части на участке, равном 0,3 —:0,6 ширины сляба.

5 3. Слаб п о пп. 1 и 2, отличающийся тем, что, с целью уменьшения износа прокатных калибрoia, на широких пранях сляба íà pac" стоя ни и от торца около 0,15 их шири ны вы.полнены продольные ка навки глубиной около

10 0,05 тол1щи ны слаба.
