Реферат

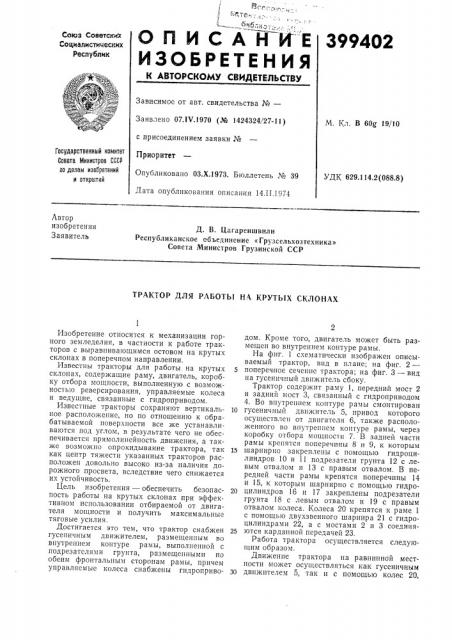

ОПИС Е

ИЗОБРЕТЕНИЯ

399402

Союз Советских

Социапистических

Республик

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 07.1V.1970 (№ 1424324/27-11) с присоединением заявки №

Приоритет

Опубликовано 03.Х.1973. Бюллетень № 39

Дата опубликования описания 14.II.1974

Ы. Кл, В 60g 19/10

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий

УДК 629.114.2 (088.8) Автор изобретения

Заявитель

Д. В. Цагареишвили

Республиканское объединение «Ãðóçñåëьхозтехника»

Совета Министров Грузинской ССР

ТРАКТОР ДЛЯ РАБОТЬ! НА КРУТЬ!Х СКЛОНАХ

Изобретение относится к механизации горного земледелия, в частности к работе тракторов с выравнивающимся остовом на крутых склонах в поперечном направлении.

Известны тракторы для работы на крутых склонах, содержащие раму, двигатель, коробку отбора мощности, выполненную с возможностью реверсирования, управляемые колеса и ведущие, связанные с гидроприводом.

Известные тракторы сохраняют вертикальное расположение, но по отношению к обрабатываемой поверхности все же устанавливаются под углом, в результате чего не обеспечивается прямолинейность движения, а также возможно опрокидывание трактора, так как центр тяжести указанных тракторов расположен довольно высоко из-за наличия дорожного просвета, вследствие чего снижается их устойчивость.

Цель изобретения — обеспечить безопасность работы на крутых склонах при эффективном использовании отбираемой от двигателя мощности и получить максимальные тяговые усилия.

Достигается это тем, что трактор снабжен гусеничным движителем, размещенным во внутреннем контуре рамы, выполненной с подрезатслями грунта, размещенными по обеим фронтальным сторонам рамы, причем управляемые колеса снабжены гидроприводом. Кроме того, двигатель может быть размещен во внутреннем контуре рамы.

На фиг. 1 схематически изображен описываемый трактор, вид в плане; на фиг. 2— поперечное сечение трактора; на фиг. 3 — вид на гусеничный движитель сбоку.

Трактор содержит раму 1, передний мост 2 и задний мост 3, связанный с гидроприводом

4. Во внутреннем контуре рамы смонтирован

10 гусеничный движитель 5, привод которого осуществлен от двигателя 6, также расположенного во внутреннем контуре рамы, через коробку отбора мощности 7. В задней части рамы крепятся поперечины 8 и 9, к которым

15 шарнирно закреплены с помощью гидроцилиндров 10 и 11 подрезатели грунта 12 с левым отвалом и 13 с правым отвалом. В передней части рамы крепятся поперечины 14 и 15, к которым шарнирно с помощью гидро20 цилиндров 16 и 17 закреплены подрезатели грунта 18 с левым отвалом и 19 с правым отвалом колеса. Колеса 20 крепятся к раме 1 с помощью двухзвенного шарнира 21 с гидроцилиндрами 22, а с мостами 2 и 3 соединя25 ются карданной передачей 23.

Работа трактора осуществляется следующим образом.

Движение трактора на равнинной местности может осуществляться как гусеничным

30 движителем 5, так и с помощью колес 20, 399402 установленных на ведущих мостах 2 и 3.

При работе, и в частности при переворачивании почвы снизу вверх, трактор устанавливают в поперечном направлении горного склона и с помощью гидроцилиндров 10 и 16 включают в рабочее положение подрезатели грунта 13 и 19 с правым отвалом. После этого трактор начинает движение и передний подрезатель 19, врезаясь в почву, делает первую полосу пахоты, на которую устанавливаются гусеницы движителя 5, при этом с помощь|о гидропривода 4 колеса 20 устанавливаются в необходимом положении, т. е. упираются и двигаются по склонам. При этом подрезатель грунта 13, смонтированный сзади трактора, закрывает полосу, проделанную подрезателем грунта 19.

При достижении трактором конца участка включаются подрезатели грунта 13 и 19 с правым отвалом и включаются подрезатели

12 и 18 с левым отвалом, производится реверсирование трактора и он в том же порядке, только в противоположном направлении, выполняет обработку следующей полосы почвы склона.

Предмет изобретения

1. Трактор для работы на крутых склонах, содержащий раму, двигатель, коробку отбора мощности, выполненную с возможностью реверсирования, управляемые колеса и веду10 щие, связанные с гидроприводом, отличаюи1ийся тем, что, с целью обеспечения безопасной работы на крутых склонах при эффективном использовании отбираемой от двигателя мощности и получения максимального

15 тягового усилия, трактор снабжен гусеничным движителем, размещенным во внутреннем контуре рамы, выполненной с подрезателями грунта, размещенными по обеим фронтальным сторонам рамы, причем управляе20 мые колеса снабжены гидроприводом.

2. Устройство по п. 1, отличающееся тем, что двигатель размещен во внутреннем контуре рамы.

Раг. 2
