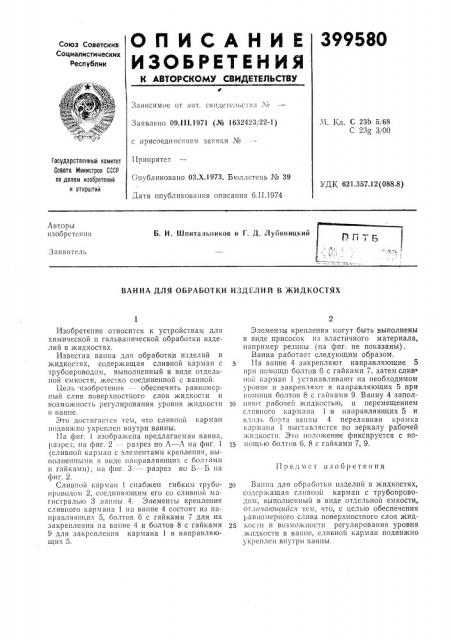

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских.

Социалистических

Республик

Зависимое от авт. свидетельci»;> X.Ч. Кл. С 23Ь 5i68

С 23g 3/00

Заявлено 09.II1,1971 (№ 1632423 22-1) с присоединением заявки №

IIðиоритет

Опубликовано ОЗ.Х.1973. Бюллетень № 39

Государственный комитет

Совета Министров СССР па делам изайретений и открытий

УДК 621.357.12(088.8) Дата опубликования описания 6.II.1974

Авторы изобретения

Б. И. Шпитальников и Г. Д. Луояницкий

Заявитель

ВАННА ДЛЯ ОБРАБОТКИ ИЗДЕЛИЙ В ЖИДКОСТЯХ

Предмст изобретения

Изобретение относится к устройствам для химической и гальванической обработки изделий в жидкостях.

Известна ванна для обработки изделий в жидкостях, содержащая сливной карман с трубопроводом, выполненный в виде отдельной емкости, жестко соединенной с ванной.

Цель -изобретения — обеспечить равномерный слив поверхностного слоя жидкости и возможность регулирования уровня жидкости в ванне.

Это достигается тем, что сливной карман подвижно укреплен внутри ванны.

lIa фиг. 1 изображена предлагаемая ванна, разрез; на фиг. 2 — — разрез по А — А на фиг. 1 (сливной карман с элементами крепления, выполнении|ми в виде направляющих с болтами и гайками); на фиг. 3 — разрез по Б — -Б на фиг. 2.

Сливной карман 1 снабжен гибким трубопроводом 2, соединяющим его со сливной магистралью 3 ванны 4. Элементы крепления сливного кармана 1 на ванне 4 состоят из направляющих 5, болтов 6 с гайками 7 для их закрепления на ванне 4 и болтов 8 с гайками

9 для закрепления кармана 1 в направляющих 5.

Элементы крепления могут быть выполнены в виде присосок из эластичного материала, например резины (на фиг. не показаны).

Ванна работает следующим образом.

На ванне 4 закрепляют направляющие 5 при помощи болтов 6 с гайками 7, затем слив ной карман 1 устанавливают на необходимом уровне и закрепляют в направляющих 5 при помощи болтов 8 с гайками 9. Ванну 4 запол)0 няют рабочей жидкостью, и перемещением сливного кармана 1 в направляющих 5 и вдоль оорта ванны 4 переливная кромка кармана 1 выставляется по зеркалу рабочей жидкости. Это положение фиксируется с по15 мощью болтов 6, 8 с гайками 7, 9.

2о Ваши для обработки изделий в жидкостях, содержащая сливной карман с трубопроводом, выполненный в виде отдельной емкости, от.ш (ii 0ùèéñ» тем, что, с целью обеспечения равномерного слива поверхностного слоя жид25 кости и возможности регулирования уровня жидкости в ванне, сливной карман подвижно укреплен внутри ванны.
