Барабан для гальванической обработки деталей

Барабан для гальванической обработки деталей

Иллюстрации

Показать все

Реферат

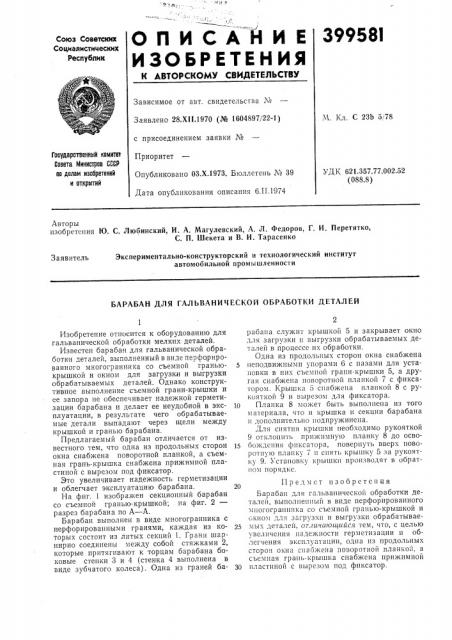

ОПИСАЙИЕ

ИЗОБРЕТЕНИЯ

3995 8l

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 28.XII.1970 (№ 1604897, 22-1) с присоединением заявки №

Приоритет

Опубликовано 03.Х.1973. Бюллетень ¹ 39

Дата опубликования описания 6.II.1974

М. Кл. С 23Ь 5.78

Государственный комитет

Совета Министров СССР на делам изобретений и открытий

УДК 621.357.77.002.52 (088.8) Авторы изобретения Ю. С. Любинский, И. А. Магулевский, А. Л. Федоров, Г. И. Перетятко, С. П. Шекета и В. И. Тарасенко

Экспериментально-конструкторский и технологический институт автомобильной промышленности

Заявитель

БАРАБАН ДЛЯ ГАЛЪВАНИЧЕСКОЙ ОБРАБОТКИ ДЕТАЛЕЙ

Изобретение относится к оборудованию для гальванической обработки мелких деталей.

Известен барабан для гальванической обработки деталей, выполненный в виде перфо|рированного многогранника со съемной граньюкрышкой и окном для загрузки и выгрузки обрабатываемых деталей. Однако конструктивное выполнение съемной грани-крышки и ее запора не обеспечивает надежной герметизации барабана и делает ее неудобной в эксплуатации, в результате чего обрабатываемые детали выпадают через щели между крышкой и гранью барабана.

Предлагаемый барабан отличается от известного тем, что одна из продольных сторон окна снабжена поворотной планкой, а съемная грань-крышка снабжена прижимной пластиной с вырезом под фиксатор.

Это увеличивает надежность герметизации и облегчает эксплуатацию барабана.

На фиг. 1 изображен секционный барабан со съемной гранью-крышкой; па фиг. 2— разрез барабана по А — А.

Барабан выполнен в виде многогранника с перфорированными гранями, каждая из которых состоит из литых секций 1. Грани шарнирно соединены между собой стяжками 2, которые притягивают к торцам барабана боковые стенки 3 и 4 (стенка 4 выполнена в виде зубчатого колеса). Одна из граней барабана служит крышкой 5 и закрывает окно для загрузки и выгрузки обрабатываемых деталей в процессе их обработки, Одна из продольных сторон окна снабжена

5 неподвижными упорами 6 с пазами для установки в них съемной грани-крышки 5, а другая снабжена поворотной планкой 7 с фиксатором. Крышка 5 снабжена планкой 8 с рукояткой 9 и вырезом для фиксатора.

1о Планка 8 может быть выполнена из того материала, что и крышка и секции барабана и дополнительно подпружинена.

Для снятия крышки необходимо рукояткой

9 отклонить прижимную планку 8 до осво15 бождспия фиксатора, повернуть вверх поворотную планку 7 и снять крышку 5 за рукоятку 9. Установку крышки производят в обратном порядке.

Предмет изобретения

Барабан для гальванической обработки деталей, выполненный в виде перфорированного многогранника со съемной гранью-крышкой и окном длч загрузки и выгрузки обрабатывае25 мых деталей, отлича ощийся тем, что, с целью увеличения надежности герметизации и облегчения эксплуатации, одна из продольных сторон окна снаожена поворотной планкой, а съемная грань-крышка снабжена прижимной

30 пластиной с вырезом под фиксатор.

Риг 7
