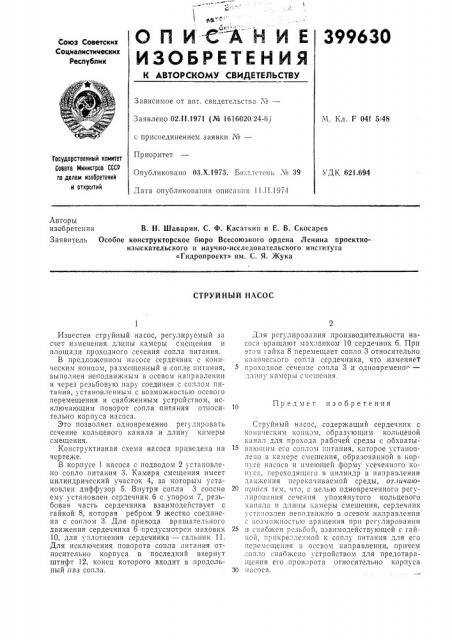

Союз Советских
Социалистических
Респубттик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹â€”
Заявлено 02.11.1971 (№ 1616020, 24-6) с присоединением заявки №вЂ”
Приоритет
Опубликовано ОЗ.Х.1973. Бюллетень ¹ 39
Дата опубликования описашгя 11.П.1974
М. Кл. F 04f 5 48
Государственный комитет
Совета Министров СССР по делам иэооретений и открытий
УДК 621.694
Авторы изобретения В. Н. Шаварин, С. Ф. Касаткин и Е. В. Скосарев
Заявитель Особое конструкторское бюро Всесоюзного ордена Ленина проектноизыскательского и научно-исследовательского института
«Гидропроект» им. С. Я. Жука
СТРУЙНЫЙ НАСОС
Предмет изобретения
Известен струйный на.сос, регулируемый за счет изменения длины камеры смещения и площади проходного сечения сопла питания.
В предложенном насосе сердечник с коническим концом, размещенный в .сопле питания, выполнен неподвижным в осевом направлении и через резьбовую пару саед|инеи с соплом питания, установленным с возможностью осевого перемещения и снабженным устройством, исключающим поворот сопла питания относительно корпуса насоса.
Это позволяет одновременно регулировать сечение кольцевого канала и длину камеры смещения.
Конструктивная схема насоса приведена на чертеже.
В корпусе 1 насоса с подводом 2 установлено сопло питания 3. Камера смещения имеет цилиндрический участок 4, за которым установлен диффузор 5. Внутри сопла 3 соосно ему установлен сердечник 6 с упором 7, резьбовая часть сердечника взаимодействует с гайкой 8, которая ребром 9 жестко соединена с соплом 3. Для привода вращательного движения сердечника 6 предусмотрен маховик
10, для уплотнения сердечника — сальник 11.
Для исключения поворота сопла питания относительно корпуса в последний ввернут штифт 12, конец которого входит в продольный,паз сопла.
Для регулирования производительности насоса вращают маховиком 10 сердечник 6. Прп этом гайка 8 перемещает сопло 3 относительно конического сопла сердечника, что изменяет проходное сече;ше сопла 3 и одновременн длину камеры смешения.
Струйный насос, содержащий сердечник с коническим концом, образующим кольцевой канал для прохода рабочей среды с обхватывающим еIO соплом питания, которое установлено в камере смешения, образованной в корпусе насоса и имеющей форму усеченного конуса, переходящего в цилиндр в направлении движения псрекачпваемой среды, отличаю20 «;айгя тем, что, с целью одновременного регулирования сечения упомянутого кольцевого капала и длины камеры смешения, сердечник установлен неподзижHо в осевом направлеHèè с возможностью вращения прп регулировании и снабжен рсзьоой, взаимодействующей с гайкой, прикрепленной к соплу питания для его перемещения в осевом направлении, причем сопло снабжено устройством для предотвра.цения его проворота относительно корпуса
30:rа соса.
399630
