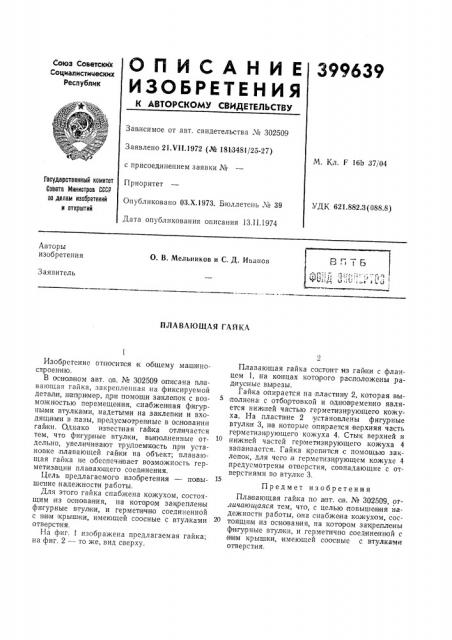

О П И C А Н И Е 399639

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹ 302509

Заявлено 21 VII.1972 (№ 181!3481/25-27) с присоединением заявки №

Приоритет

Опубликовано 03.Х.1973. Бюллетень Л" 39

Дата опубликования описания 13.11.1974

М. Кл. F 16Ь 37/04

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 621.882.3 (088.8) Авторы изобретения

О. В. Мельников и С. Д. Иванов

Заявитель

ПЛАВА10ЩАЯ ГАЙКА

Изобретение отвосився к общему ма шиност роепию.

В осно в ном а вт. ов. № 302509 oinnca a псоавающая гайка, закрепленная на фиксируемой детали, н ап ри мер, прои помощи за клепок с возможностью перемещения, снабженная фигурными втулка м и, надетыми на заклепки и входящи ми в пазы, предусмотренные в основании гайдуки. Однако известная гайдука отличается тем, что фигур ные втулки, выполненные огдельно, увел ичивают трудоемкость при устано в ке плавающей гайдуки на объект; плавающая гайдука н е обеспечи ва ет возможность герметизации пла вающего соединения.

Цель цредлагаемого изобретения — повышение надежности работы.

Для этого гайка снабжена кожухом, состоящим из оонова ния, на котором закреплены фигурные втулки, и гермепично соединенной с ним,крылышки, имеющей соосные с втулками отверстия.

На фиг. 1 изображена предлагаемая гайка; на фиг. 2 — то же, вид сверху.

Плавающая гайка состоит из гайки с фланцем I, на концах кото рого расположены радиусные вьлрезы. .Гайка опираепся на пластину 2, которая вы полнена, с отбо ртовкой и одновременно является нижней частью гермет изирующего кожуха. На .пластилине 2 установлены фигурные втулки 3, н а которые опи раепся верхняя часть ге рметизи рующего кожуха 4. Стык верхней и нижней частей гериетизирующего .кожуха 4 запаи вается. Гайка крепипся с помощью заклепо к, для чего,в герметизи рующем кожухе 4 предусмотрены отверстия, совпадающие с отвер;стия,ми во втулке 3.

Предмет изобретения

Пла вающая гайка по а|вт. ов. № 302509, отличающаяся тем, что, с целью повышен ия н|адежности работы, о на снабжена кожухом, состоящим из основания, на кагором закреплены фигурные втулки, и герметично соединенной с и им крыплки, имеющей соосные с втулками отверс сия.
