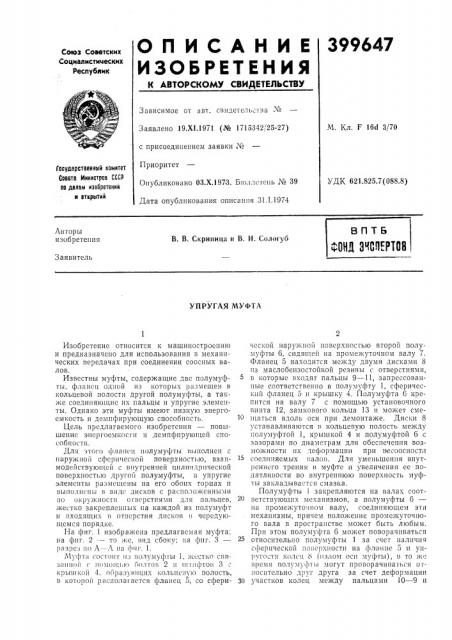

О П И С А Н И Е 399647

ИЗОБРЕТЕНИЯ

К АВТОР СКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Респуб!иик

Зависимое от авт. свидетельства ¹

Заявлено 19.XI.1971 (№ 1715342/25-27) М. Кл. Г 16d 3/70 с присоединением заявки ¹

Приоритет

Опубликовано ОЗ.Х.1973. Бюллетень № 39

Дата опубликования описания 31.1.1974

Государственный комитет

Совета Министров СССР ао двлам нэабретений и втирытнй

УДК 621.825.7(088.8) Авторы изобретеш!я

В. В. Скрипица и В. И. Сологуб

Заявитель

УПРУГАЯ МУФТА

Изобрстение относится к машиностросни!о и предназначено для использования в механических передачах при соединении соосных валов.

Известны муфты, содержащие две полумуфты, флансц одной из которых размещен в кольцевой полости другой полумуфты, а так»<е соединяющие их пальцы и упругие элементы. Однако эти муфты имеют низкую энергоемкость и демпфирующую способность.

Цель предлагаемого изобретения — повышение энергоемкости it демпфирующей способности.

Для toto флансц нолумуфты ьч!полнен с наружной сферической поверхностью, взаимодействующей с внутренней цилиндрической поверхност! !о другой полумуфты, а упругис элементы размещены на его обоих торцах н выполнены H видс дисков с расположенными

lIo окру кност!! о гвсрстиями для пальцев, жестко закрепленных па каждой из полух!уфт и «ходящих «отвсрстия дисков «чередующемся порядке.

На фиг. 1 изображена предлагаемая муфта: на фиг. 2 - — то жс, «ид сбоку; на фиг. 3— разрез по Л вЂ” -А на фпг. 1.

Му!)г! с! Госто!! г ll«полумуфты 1, ж!. стко связи!!«ой !н>м!п,l>l() болто«2 ii !«тифто«3 с крып!кои 4, образа кпцпх колы!с«ую полость, «которой располагается фланец 5, со сферичсской наружной поверхностью второй полумуфты 6, сидящей на промежуточном валу 7.

Фланец 5 находится между двумя дисками 8 из маслобензостойкой резины с отверстиями, в которые входят пальцы 9 — 11, запрессованные соответственно в полумуфту 1, сферический фланец 5 и крышку 4. Полумуфта 6 крепится на валу 7 с помощью установочного винта 12, замкового кольца 13 и может сме10 щаться вдоль оси при демонтаже. Диски 8 устанавливаются «кольцевую полость между полумуфтой 1, крышкой 4 и полумуфтой 6 с зазорами по диаметрам для обеспечения возможности их деформации при несоосности соединяемых валов. Для уменьшения внутреннего трения в муфте и увеличения ее податливости во внутреннюю поверхность муфты закладывается смазка.

Полумуфты 1 закрепляются на валах соот20 ветствующпх механизмов, а полумуфты 6 на промежуточном валу, соединяющем эти механизмы, причех! положение промсжуточн ого вала в пространстве может быть любым.

При этом полумуфта G может поворачиваться относительно полумуфты I за счет наличия сферической по«срхностп на !)!ланце 5 и упр1 гост!! коле!! 8 !!злокт оси муфты), «то жс время полумуфты могут проворачи«аться относительно друг друга за счет деформации

ЗО участков колец между пальцами 10 — 9 и

Составнгсав И. Злотник

Тскрсд Л. Богданова

Р«;. актор Н. Коз.)ова

1,оррек) ор 8. Брыксина

Заказ 184/l-1 1lзд. М 86 Тираж 826 (!одннсное

Ц11ИИПИ Государственного комитета Совета Министров СССР по делам взобретеннй и открытий

Москва, Ж-,36), Гау;нская ii36., д, 4/5

Типография, пр, Сапунова, 2

10 — 11 (заир iчиВаиHO пол151%фт). 1130JJI÷IJc этих стсисисй cI30003hJ 3 дв, х му!1)тах, сос:IHпяющих с по 310)цыо п роме?к? точпого Ва:1 l д!31! ъ!еха!!иза!а, поз!30л)!ст компспсирОВать norpcIIIHc)c1cü и \ моитажа, пpll )см допус Па! ай погрсшиость мо?кст быть зиачитсльи )li.

IIpcдмс1 изобрстсиия

Упругая муфта, содср?кащая две иолумуфть1, флаисц одной из которых расположсп з кольцевой полости другой полуму!рты, п связывающие Нх ме?кду собой пальцы и упруги злсмситы, отличающаяся тем, ITD с целью поВышсиия зисргосмкости и дсмпфирующсй спос0оНосТН, флаисц полумуфты Выполпси с нару?киой сфсрическои повсрхиостью, взаимо-!

С31!ОТ!3 JOHIC. C J31IJ, TPCJJJJCI JIH IHJI1PJJ Ice!co!I по-! .Срхиос!! !о другой полумуфты, а упругис злсменты разме!цсиы иа его обоих торцах и выпоaJJcJIIJ В !3ипс дисков с располо?кеииыми по

oJcp??ки0сти От!3с1)стия\1и для! пальцев, ?ксстко зак1)сплсниых иа кахкд03! Из полум;фт и Входящих в отверстия дисков В чередующемся порядке.
