Реферат

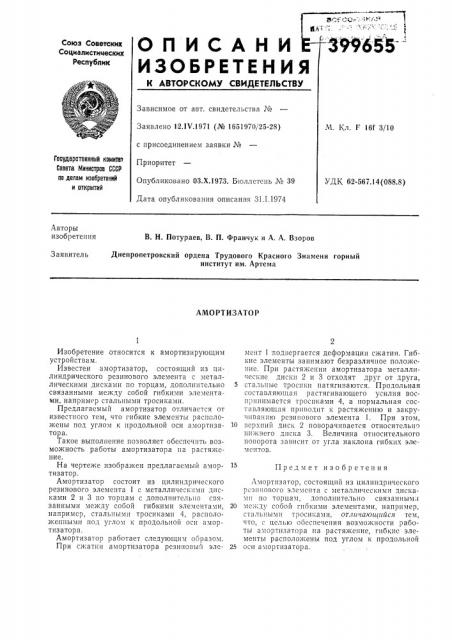

ОПИСАНИ

ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.IV.1971 (№ 1651970/25-28) с присоединением заявки №

Приоритет

Опубликовано ОЗ.Х.1973. Бюллетень ¹ 39

Дата опубликования описания 31.1.1974 л. F 16f 3/10

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий

62-567.14 (088.8) Авторы изобретения

В. Н. Потураев, В. П. Франчук и А. А. Взоров

Заявитель

Днепропетровский ордена Трудового Красного Знамени горный институт им. Артема

АМОРТИЗАТОР

Предмет изобретения

Изобретение относится к амортизирующим устройствам.

Известен амортизатор, состоящий из цилиндрического резинового элемента с металлическими дисками по торцам, дополнительно связанными между собой гибкими элементами, например стальными тросиками.

Предлагаемый амортизатор отличается от известного тем, что гибкие элементы расположены под углом к продольной оси амортизатора.

Такое выполнение позволяет обеспечить возможность работы амортизатора па растя>кение.

На чертеже изобра>кен предлагаемый амортизатор.

Амортизатор состоит из цилиндрического резинового элемента 1 с металлическими дисками 2 и 3 по торцам с допoJIIIèòåëüíо связанными между собой гибкими элементами, HBIlpHMcI>, стальными тросиками 4, расположенными под углом к продольной оси амортизатора.

Амортизатор работает следующим îоразом.

При сжатии амортизатора резиновый элсмент 1 подвергается деформации сжатия. Гибкие элементы занимают безразличное положение. При растяжении амортизатора металлические диски 2 и 3 отходят друг от друга, стальные тросики натягиваются. Продольная составляющая растягивающего усилия воспринимается тросиками 4, а нормальная составляющая приводит к растяжению и закручиванию резинового элемента 1. При этом, 10 верхний диск 2 поворачивается относительно ш|>кнего диска 3. Величина относительного поворота зависит от угла наклона гибких элементов.

Амортизатор. состоящий из цилиндрического резинового элемента с металлическими дискамп по торцам, дополнительно связанным:,i

20 между собой гибкими элементами, например, стальными тросиками, отлачатощнася тем, что, с целью обсспечения возможности работы амортизатора на растяжение, гибкие элементы расположены под углом к продольной

25 оси амортизатора.,399655

Сосгапиз ель В. Мартынов

Техред Л. Богданова

Корректор М. Лейзерман

Редактор А. Морозова

Типография, пр. Сапунова, 2

Заказ 184i7 Изд. K. 85 Тираж 828 Подписное

1ЛНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
