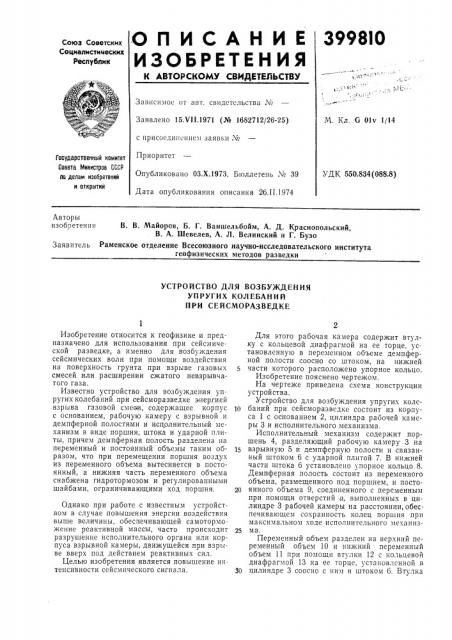

О П И С А Н И Е 3998IO

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕН И.п

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства М

Заявлено 15.VII.1971 (№ 1682712/26-25) с присоединением заявки ¹

Приоритет

Опубликовано ОЗ.Х.1973. Бюллетень ¹ 39

Дата опубликования описания 26.I I.1974

М. Кл, G Olv 1/14

Государственный комитет

Совета Министров СССР

40 делам изааретений и открытий

УДК 550.834(088.8) Авторы изобпетения

В. В. Майоров, Б. Г. Ваншельбойм, А. Д. Краснопольский, В. А. Шевелев, А. Л. Велинский и Г. Бузо

Раменское отделение Всесоюзного научно-исследовательского института геофизических методов разведки

Заявитель

УСТРОЙСТВО ДЛЯ ВОЗБУЖДЕНИЯ

УПРУГИХ КОЛЕБАНИЙ

ПРИ СЕЙСМОРАЗВЕДКЕ

Изобретение относится к геофизике и предназначено для использования при сейсмической разведке, а именно для возбуждения сейсмических волн при помощи воздействия на поверхность грунта при взрыве газовых смесей или расширении сжатого невзрывчатого газа.

Известно устройство для возбуждения упругих колебаний при сейсморазведке энергией взрыва газовой смеьи, содержащее корпус с основанием, рабочую камеру с взрывной и демпферной полостями и исполнительный механизм в виде поршня, штока и ударной плиты, причем демпферная полость разделена на переменный и постоянный объемы таким образом, что при перемещении поршня воздух из переменного объема вытесняется в постоянный, а нижняя часть переменного объема снабжена гидротормозом и регулированными шайбами, ограничивающими ход поршня.

Однако при работе с известным устройством в случае повышения энергии воздействия вьппе величины, обеспечивающей самоторможение реактивной массы, часто происходит разрушение исполнительного органа или корпуса взрывной камеры, движущейся при взрыве вверх под действием реактивных сил.

Целью изобретения является повышение интенсивности сейсмического сигнала.

Для этого рабочая камера содержит втулку с кольцевой диафрагмой на ее торце, установленную в переменном объеме демпферной полости соосно со штоком, на нижней части которого расположено упорное кольцо.

Изобретение пояснено чертежом.

На чертеже приведена схема конструкции устройства.

Устройство для возбуждения упругих коле10 баний при сейсморазведке состоит из корпуса 1 с основанием 2, цилиндра рабочей камеры 3 и исполнительного механизма.

Исполнительный механизм содержит поршень 4, разделяющий рабочую камеру 3 на

15 взрывную 5 и демпферную полости и связанный штоком 6 с ударной плитой 7. В нижней части штока 6 установлено упорное кольцо 8.

Демпферная полость состоит из переменного объема, размещенного под поршнем, и посто20 янного объема 9, соединенного с переменным при помощи отверстий а, выполненных в цилиндре 3 рабочей камеры на расстоянии, обес. печивающем сохранность колец поршня при максимальном ходе исполнительного механиз2S ма.

Переменный объем разделен на верхний переменный объем 10 и нижний переменный объем 11 при помощи втулки 12 с кольцевой диафрагмой 13 на ее торце, установленной в

30 цилиндре 3 соосно с ним и штоком 6. Втулка

399810

12 может перемещаться вдоль цилиндра, а уплотнительные кольца 14 обеспечивают герметичность нижнего переменного объема 11 при заполнении его сжатым воздухом под давлением, необходимым для обеспечения нормального режима торможения. В диафрагме 13 установлены сьемныс пробки 15, при съеме обеспечивающие тормо>кение за счет дросселирования воздуха или тормозной жидкости, поступающей из нижнего переменного объема 11. Устройство предназначено для перевозки на автомобиле, тягаче с прицепом или полуприцепом.

Устройство работает следующим образом.

На пункте производства взрыва при помощи привода транспортного средства и под действием веса устройство основанием 2 устанавливают на землю. Постоянный объем 9 и верхний переменный объем 10 заполняют сжатым воздухом под давлением в 2 — 3 атм.

Нижний переменный объем 11 заполняют сжатым воздухом под давлением 6 атм и более или тормозной жидкостью. Под действием давления в объемах 9, 10 поршень 4 поднимается в крайнее верхнее положение. После этого во взрывную полость 5 подают необходимую порцию газовой смеси под давлением, большим, чем давление воздуха в ооъемах 9 и 10. Смесь инициируется искрой, и под действием давления расширяющихся ra-.îâ поршень 4, шток 6 и ударная плита 7 с большим ускорением движутся вниз, а цилиндр 3 — вверх. Воздух, находящийся в объеме 10, перетекает в объем 9, вследствие чего давление в объеме 10 возрастает незначительно. Это уменьшает потери энергии на с>катие воздуха. После удара поршень 4 может двигаться некоторое время, вдавливаясь в грунт. Рабочая камера в это время продолжает подниматься, а воздух из объема 10 продолжает перетекать в объем 9. В момент времени, определяемый длиной участка разгона и вдавливания исполнительного меха5

40 низма в грунт и длиной участка перемещения рабочей камеры вверх за время разгона и вдавливания исполнительного м кинизма, происходит соударение поршня 4 с диафрагмой 13 втулки 12, вследствие чего втулка 12 с диафрагмой 13 начинает перемещаться, сжимая или дросселируя рабочее тело (газ или жидкость), заключенное в объеме 11. Торможение происходит в режиме обеспечивающем многократное снижение динамических нагрузок. Режим торможения поддается контролю и регулированию в соответствии с запасенной энергией реактивной массы. После удара плиты 7 по грунту включается операция выхлоп и продукты взрыва выпускаются в атмосферу. При этом поршень 4 и втулка 12 с диафрагмой 13 под давлением с>катого газа, находящегося в объемах 10 и 11 (в случае заполнения объема 11 сжатым воздухом) поднимаются в крайнее верхнее положение. В случае заполнения объема 11 тормозной жидкостью диафрагмы в исходное поло>кение осуществляется, например, под воздействием упорного кольца 8, установленного на штоке 6, который поднимается вместе с поршнем под действием сжатого воздуха в объемах 9 и 10. После того как поршень 4 займет крайнее верхнее положение, цикл операций повторится.

Предмет изобретения

Устройство для возбу>кдения упругих колебаний при сейсморазведке, содержащее рабочую камеру с взрывной полостью и демпферной полостью, разделенной на постоянный и переменный объемы, и псполнительный механизм с поршнем и штоком, оглнчающееся тем, что, с целью повышения интенсивности сейсмического сигнала, рабочая камера содержит втулку с кольцевой диафрагмой на ее торце, установленную в переменном объеме демпферной полости соосно со штоком, на нижней части которого расположено упорное кольцо.

3998lO

Составитель Л. Солодилов

Телред Л. Грачева

Редактор А. Зиньковский

Корректор М. Лейзерман

Типография, пр. Сапунова, 2

Заказ 220/8 Изд. № 46 Тираж 755 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5
