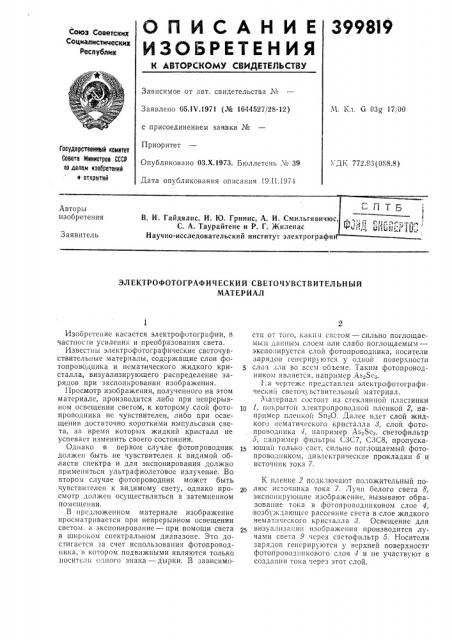

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М.Ч. Кл. G 03g 17 00

Заявлено 05.1V.1971 (№ 1644527/28-12) с присоединением заявки №

Приоритет

Опубликовано 03.Х.1973. Бюллетень ¹ 39

Дата опубликования описания 19.11.1974

Государственный комитет

C086TI Министров СССР оо делам изобретений и открытий

УДК 772 93(088.8) Авторы изобретения

В. И. Гайдялис, И. Ю. Гринис, А. И. Смильгявичю

С. А. Таурайтене и P. Г. Жиленас

Научно-исследовательский институт электрографи

Заявитель

ЭЛЕКТРОФОТОГРАФИЧЕСКИЙ СВЕТОЧУВСТВИТЕЛЬНЫЙ

МАТЕРИАЛ

Изобретение касается электрофотографии, в частности усиления и преобразования света.

Известны электрофотографические светочувст вительпые материалы, содержащие слои фотопроводника и нематического жидкого кристалла, визуализирующего распределение зарядов при экспонировании изображения.

Просмотр изображения, полученного на этом материале, производится либо при непрерывном освещении светом, к которому слой фотопроводника не чувствителен, либо при освещении достаточно короткими импульсами света, за время которых жидкий кристалл не успевает изменить своего состояния.

Однако в первом случае фотопроводник должен быть не чувствителен к видимой области спектра и для экспонирования должно применяться ультрафиолетовое излучение. Во втором случае фотопроводник может быть чувствителен к видимому свету, однако просмотр должен осуществляться в затемненном помещении.

В предложенном материале изображение просматривается при непрерывном освещении светом, а экспонирование — при помощи света в широком спектральном диапазоне. Это достигается за счет использования фотопроводника, в котором подвижными являются только носители одного знака — дырки. В зависимостп от того, каким светом — сильно поглощаемым данным слоем,пли слаоо поглощаемым— экспонируется слой фотопроводника, носители зарядов генерируются у одной поверхности слоя пли во всем объеме. Таким фотопроводником является, например АзеЯсз.

F;а чертеже представлен электрофотографический светочувствительный материал.

li атериал состоит из стеклянной пластинки

10 1, покрытой элсктропроводпой пленкой 2, например пленкой ЯпеО. Далее идет слой жидкого нематического кристалла 3, слой фотопроводника 4, например As Sea, светофильтр

5, например фильтры СЗС7, С3С8, пропуска1 ющий только свет, сильно поглощаемый фотопроводником, диэлектрические прокладки б и источник тока 7.

К пленке 2 подключают положительный полюс источника тока 7. Лучи белого света 8, экспонирующие изображение, вызывают образование тока в фотопроводниковом слое 4, возбуждающее рассеяние света в слое жидкого нематпческого кристалла 8. Освещение для визуалпзапип изображения производится лучами света 9 через светофильтр 5. Носители зарядов генерируются у верхней поверхности фотопроводпикового слоя 4 и не участвуют в создании тока через этот слой.

399319

Предмет изобретения

Составитель Э. Почтарь

Редактор Е. Кравцова

Техред Л. Грачева

Корректор А. Дзесова

Заказ 262/16 Изд. № 58 Тираж 523 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Злектрофотографический светочувствительный материал, содержащий фотопроводникогый слой и слой, визуализирующий распределение электрического тока, например слой жидкого нематического кристалла, отличаюн1ийсл тем, что, с целью обеспечения возможности просмотра изображения при постоянном освещении светом в широком спектральном диапазоне, в фотопроводниковом слое использован фотонроводник, в котором подвижны носители одного знака, а материал содержит

5 с.стофильтр, поглощающий свет в спектральной области слабого поглощения фотопроводникового слоя и обеспечивающий светочувствитсльность слоя со стороны, противоположнсй гизуализирующему слою.
