Реферат

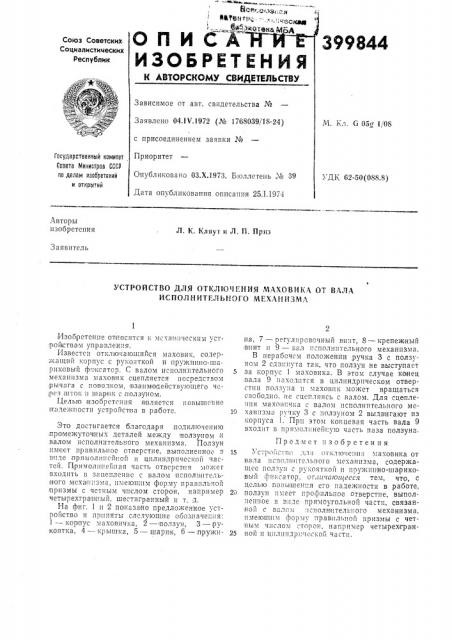

О П И СА

ИЗОБРЕТ

Союз СоветскихСоциалистических

Республик

К АВТОРСКОМУ СВ

Зависимое от авт, свидетель

Заявлено 04ЛЪ .1972 (Ле 1768 с присоединением заявки ¹

Приоритет

Опуоликовапо ОЗ.Х.1973. Бю

Дата опубликования описания 25.!.1974

Л!. Кл. 6 05g 1 08

Государственный комитет

Совета й1инистров СССР по делам изобретений и открытий

УДК 62-50(088.8) Авторы изобретения

Л. K. Кляут и Л. П. Приз

Заявитель

УСТРОЙСТВО ДЛЯ ОТКЛЮЧЕНИЯ МАХОВИКА ОТ ВАЛА

ИСПОЛУ ИТЕЛЬИОГО MFXAH ИЗМА

Изобретение относится и мсханичсским уст.рой ствам управления.

Известен отключающийся маховик, содеркащий корпус с рукояткой и пружинно-шариковый фнксатср. С валом исполнительного механизма маховик сцепляется посредствам рычага с повадкам, взаимодействующего через иггок II шарик с ползуном.

Целью изобрстсния является повьписние надежности устрсйспва в работе.

Зто достигается благодаря подключению

:проломе>куточных деталей между ползуном и валом исполнительного механизма. Ползуп имеет правильное отверстие, выпо",íåííîã в виде,прямалиисйпой и циличдрической частей. Прямолинейная часть отвсрстпя может входить в зацепление с валом исполнительного мсхапгизма, имеющим форму правильной призмы с четным числом сторон, например четырехграсоыЫ, шестигранный и т, д.

На фиг. 1 и 2 показано предложенное устрой|ство II приняты следующие обозначения:

1 — кор пус маховичка, 2 — ползун, 3 — рукоятка, 4 — крышка, 5 — шарик, 6 — пружина, 7 — регулировсчный вппт, 8 — крепежный винт и 9 — вал исполнительного механизма.

В нерабочем положении ручка 3 с ползуном 2 сдвинута так, что ползун не выступает

5 за корпус 1 маховика. В этом случае конец .вала 9 находится в цилиндрическом отверстии палзупа и маховик может вращаться свободно, ие сцепляясь с валом. Для сцепления маховичка с валом исполнительного ме10 ханизма ручку 3 с ползуном 2 выдвигают из корпуса 1. Прп этом концевая часть вала 9 входит в прямолинейную часть паза ползуна.

Предмет изобретения

Ус -,райстга д llr аткл|счепи::1 маховика QT вала исполнительного механизма, содержашсс ползуи с рукояткой и пружинно-шариковый фиксатор, атлпчаюи1еесл тем, что, с целью повышения его надежности в работе, 20 ползун имеет профиль ое отверстие, выполненlroe в виде прямоугольнои части, связанной с валам исполнительного механизма, имеющим форму правильной призмы с четным числом сторон, например четырехгран25 ной п цилиндричсской части.

399844

9 иг. 1

А-,4

Фi.г z
