400015

Союз Советеиих

Соци@лиатически1т

Рдгпу5т?ии

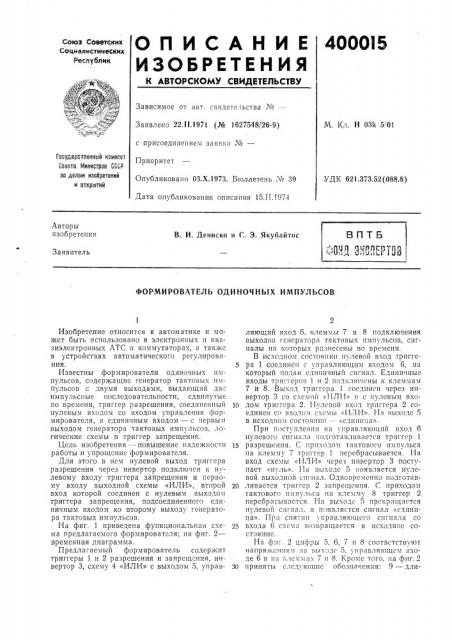

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹ ——

Заявлено 22.111971 (№ 1627548/26-9) с присоединением заявки ¹â€”

Приоритет

Опубликовано 03.Х.1973. Бюллетень ЛЪ 39

Дата опубликования описания 15.11.1974

М. Кл. Н 03k 5. 01

Гасударственный камитет

Савета Министрав СССР на делам изааретений и аткрытий

УД1 621.373.52 (088.8) Авторы изобретения

В. И. Дениско и С. Э. Якубайтис

ВПТБ

":Г !Г И

Заявитель

ФОРМИРОВАТЕЛЬ ОДИНОЧНЫХ ИМПУЛЬСОВ

Изобретение относится к автоматике и может быть использовано в электронных и квазиэлектронных АТС и коммутаторах, г также в устройствах автоматического регулирования.

Известны формирователи одиночных импульсов, содержащие генератор тактовых импульсов с двумя выходами, выдающий дв импульсные последовательности, сдвинутые по времени, триггер разрешения, соединенный нулевым входом со входом управления формирователя, а единичным входом — с первым выходом генератора тактовых импульсов, логические схемы и триггер запрещения.

Цель изобретения — повышение надежности работы и упрощснис формирователя.

Для этого в нем нулевой выход триггера разрешения через инвертор подключен к нулевому входу триггера запрещения и первому входу выходной схемы «ИЛИ», второй вход которой сосдинен с нулевым выходом триггера запрещения, подсоединенного единичным входом ко второму выходу генератора тактовых импульсов.

На фиг. 1 приведена функциональная схема предлагаемого формирователя; на фиг. 2— временная диаграмма.

Предлагаемый формирователь содержит триггеры 1 и 2 разрешения и запрещения, инвертор 3, схему 4 «ИЛИ» с выходом 5, управляющий вход 6, клеммы 7 и 8 подключения выходов генератора тактовых импульсов, сигналы на которых разнесены во времени.

В исходном состоянии нулевой вход тригге5 ра 1 соединен с управляющим входом 6, на который подан единичный сигнал. Единичные входы триггеров 1 11 2 под! 1?o IOHbl I< клем>lам

7 и 8. Выход триггсра 1 соедпнсн через инвертор 3 со схемой «11Л11» и с нулевым вхо10 дом триггера 2. 11улсвой вход триггера 2 соединен со входом схемы «ИЛИ». На»ыходс 5

В исход1!о?1 сос 1 ояl!И1! — «единн!!а>>.

При поступлении на управ IBIo?IIIIII вход 6 нулевого сигнала подготавливается триггер 1

15 разрешения. С приходом тактового импульса на клемму 7 триггер 1 перебрасывается. На вход схемы «ИЛИ» ?срез инвертор 3 поступает «нуль». На вь?кодс 5 появляется нулевой выходной сигнал. Одновременно подготав20 ливается триггер 2 запрещения. С приходом тактового импульса на клемму 8 триггер 2 персбрасывастся. На выходе 5 прекращается нулевой сигнал, и появляется сигнал «единица». Прн снятии управляющсго сигнала со

25 входа 6 схсма»оз»ращается в исходное состояние.

На фпг. 2 цифры 5, 6, 7 и 8 соотвстствуют напряжснням !lа гыходс 5, упраьляющсм»ходе 6 и на клеммах 7 и 8. 1(роме того, на фиг.2

30 приняты следующие обозначения: 9 — дли400015

Предмет изобретения

ЧЛ П

Составитель Ю. Еркин

Тсхред Л. Грачева

Корректоры: М. Коробова и А, Николаева

Редактор 3. Твердохлебова

Заказ 207/4 Изд. ¹ 40 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 тельность тактовых импульсов, 10 — максимальное время задержки выходного импульса, 11 — период следования тактовых импульсов, 12 — задержка выходного импульса в соответствующем триггере, 13 — длительность выходного импульса, 14 — длительность у правляющего сигнала.

Формирователь одиночных импульсов, содержащий генератор тактовых импульсов с двумя, выходами, выдающий две импульсныс последовательности, сдвинутыс по зрсмсни, триггер разрешения, соединенный нулевым входом со входом управления формирователя, а единичным входом — с первым выходом генератора тактовых импульсов, логические

5 схемы и триггер запрещения, отличающийся тем, что, с целью повышения надежности работы и упрощения формирователя, в нем нулевой выход триггера разрешения через инвертор подключен к нулевому входу триггера

10 запрещения и первому входу выходной схемы

«ИЛИ», второй вход которой соединен с нулевым выходом триггера запрещения, подсосдиненного единичным входом ко второму выходу генератора тактовых импульсов.
