Устройство для управления реверсивным счетчиком
Иллюстрации
Реферат

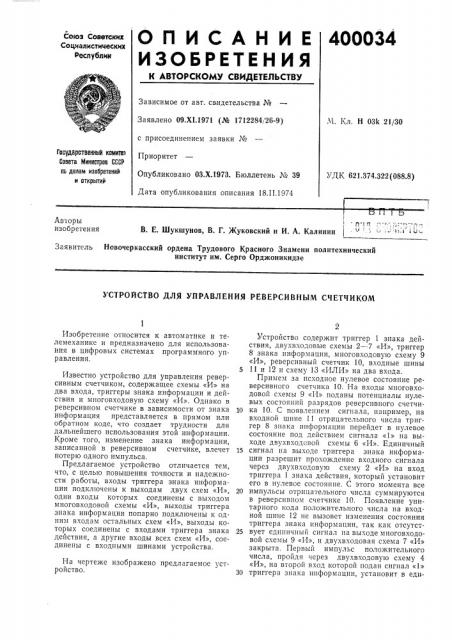

О П И С А Н И Е 400034
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 09.XI.1971 (№ 1712284/26-9) с присоединением заявки №
Приоритет
Опубликовано 03.Х.1973. Бюллетень ¹ 39
Дата опубликования описания 18.II.1974
М. Кл. Н 03k 21/30
Государственный комитет
Совете Министров СССР по делам изобретений и открытий
УДК G21.374.322 (088.8) Ав1оры изобретения
В. Е. Шукшунов, В. Г. Жуковский и И. А. Калинин
Заявитель Новочеркасский ордена Трудового Красного Знамени политехнический институт им. Серго Орджоникидзе
УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ РЕВЕРСИВНЫМ СЧЕТЧИКОМ
Изобретение относится к автоматике и телемеханике и предназначено для использования в цифровых системах программного управления.
Известно устройство для управления реверсивным счетчиком, содержащее схемы «И» на два входа, триггеры знака информации и действия и многовходовую схему «И». Однако в реверсивном счетчике в зависимости от знака информация представляется в прямом или обратном коде, что создает трудности для дальнейшего использования этой информации.
Кроме того, изменение знака информации, записанной в реверсивном счетчике, влечет потерю одного импульса.
Предлагаемое устройство отличается тем, что, с целью повышения точности и надежности работы, входы триггера знака информации подключены к выходам двух схем «И», одни входы которых соединены с выходом многовходовой схемы «И», выходы триггера знака информации попарно подключены к одним входам остальных схем «И», выходы которых соединены с входами триггера знака действия, а другие входы всех схем «И», соединены с входными шинами устройства.
На чертеже изображено предлагаемое устройство, 2
Устройство содержит триггер 1 знака действия, двухвходовые схемы 2 — 7 «И», триггер
8 знака информации, многовходовую схему 9
«И», реверсивный счетчик 10, входные шины
5 11 и 12 и схему 13 «ИЛИ» на два входа.
Примем за исходное нулевое состояние реверсивного счетчика 10. На входы многовходовой схемы 9 «И» поданы потенциалы нулевых состояний разрядов реверсивного счетчи10 ка 10. С появлением сигнала, например, на входной шине 11 отрицательного числа триггер 8 знака информации перейдет в нулевое состояние под действием сигнала «1» на выходе двухвходовой схемы 6 «И». Единичный
15 сигнал на выходе триггера знака информации разрешит прохождение входного сигнала через двухвходовую схему 2 «И» на вход триггера 1 знака действия, который установит его в нулевое состояние. С этого момента все
20 импульсы отрицательного числа суммируются в реверсивном счетчике 10. Появление унитарного кода положительного числа на входной шине 12 не вызовет изменения состояния триггера знака информации, так как отсутст25 вует единичный сигнал на выходе многовходовой схемы 9 «И», и двухвходовая схема 7 «И» закрыта. Первый импульс положительного числа, пройдя через двухвходовую схему 4
«И», на второй вход которой подан сигнал «1»
30 триггера знака информации, установит в едиПредмет изобретения
Составитель А. Кузнецов
Редактор 3. Твердохлебова Техред 3. Тараненко
Корректор Н. Учакина
Заказ 262,15 Изд. № 89 Тираж 780 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-85, Раушская наб., д. 475
Типография, пр. Сапунова, 2 ничное состояние триггер знака дейсзви», который переведет реверсивный сче-1чик 10 в режим вычитан.tn. При получении разности, равной нулю, и". выходе мпоговходовой схемы 9 «И» появится сигнал «1». Поэтому появление очередного импульса па входной шипе
12 вызовет изменение состояния триггера знака информации. Под действием сигнала «1» с выхода этого триггера входной сигнал пройдет через двухкодовую схему 3 «И» и переведет триггер знака действия в нулевое состояние, что переключит реверспвный счетчик
10 в режим суммирования импульсов положительного числа. С появлением импульсов a входной шине 11 работа схемы повторяется.
Таким образом, в предлагаемом устройстве триггер знака действия осуществляет переключение режима работы реверсивного счетчика 10, а состояние триггера знака информации характеризует знак информации, записан ной в реверсивном счетчике 10.
Устройство для управлени" реверсивным счетчиком, содержащее схемы «И» на два входа, триггеры знака информации и действия и многовходовую схему «И», отличающееся
10 тем, что, с целью повышения точности и надежности работы, входы триггера знака информации подключены к выходам двух схем
«И», одни входы которых соединены с выходом многовходовой схемы «И», выходы триг15 гера знака информации попарно подключены к одним входам остальных схем «И», выходы которых соединены с входами триггера знака действия, а другие входы всех схем «И» соединены с входными шинами устройства.
